框图

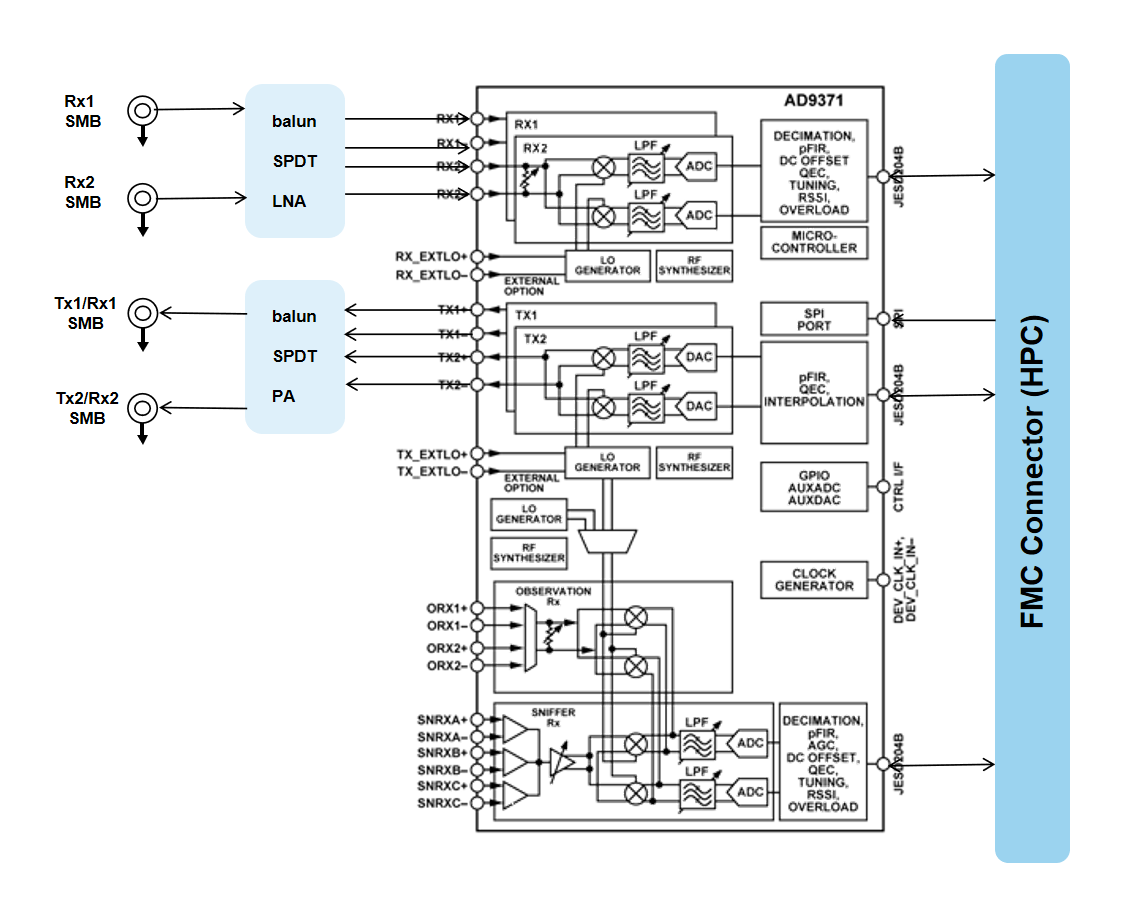

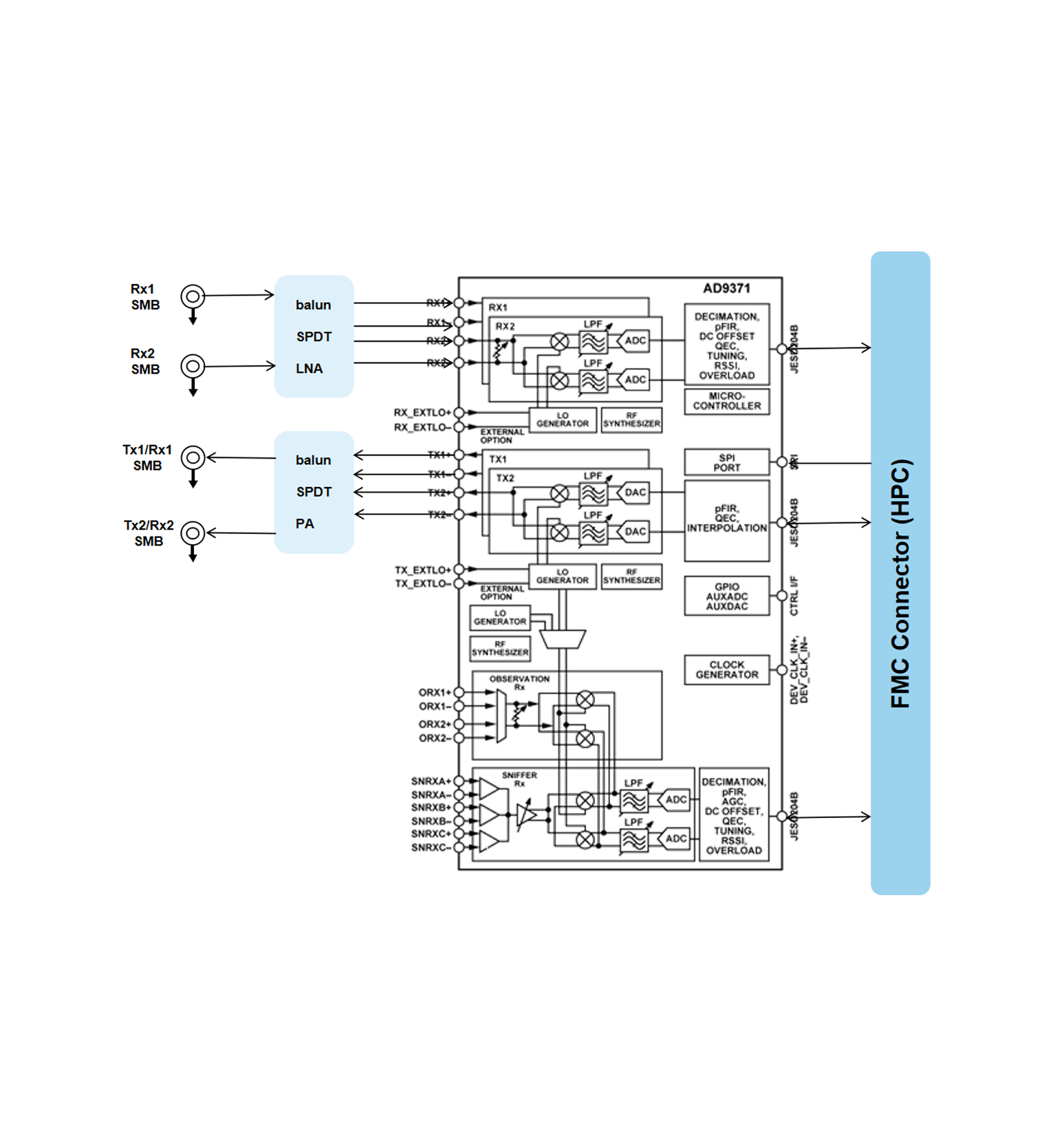

功能框图

芯片介绍

       ADRV9371是一款高集成度射频(RF)收发器，提供双通道发射器和接收器、集成式频率合成器以及数字信号处理功能。IC提供FDD和TDD应用中3G/4G微和宏基站设备所需的灵活高性能和低功耗组合。

芯片资源

  • 双通道差分发射器(Tx)
  • 双通道差分接收器(Tx)
  • 具有2个输入的观测接收器(ORx)
  • 具有3个输入的嗅探器接收器(SnRx)
  • 可调范围：300 MHz至6000 MHz
  • Tx合成带宽(BW)：250 MHz
  • Rx带宽：8 MHz至100 MHz
  • 支持频分双工(FDD)和时分双工(TDD)工作模式
  • 完全集成的独立小数N分频射频(RF)，用于Tx、Rx、ORx和时钟生成
  • JESD204B数字接口

ADRV9009功能框图
