高带宽、大容量的采集存储传输系统具有丰富的应用场景。在雷达信号处理领域，高带宽大容量可支持更高速率的前端数据的采集存储。在图像采集方面，可以直接存储超高帧率的视频图像数据。在天文观测领域，可以存储更长时间的观测数据。
另外，NVME SSD硬盘为双向全双工方式，读盘与存盘互不影响。在高速存盘的同时即可将盘中数据高速读出。在一些高校研究领域，该系统还可以用于近存储计算、存算一体等硬件架构等相关课题研究。

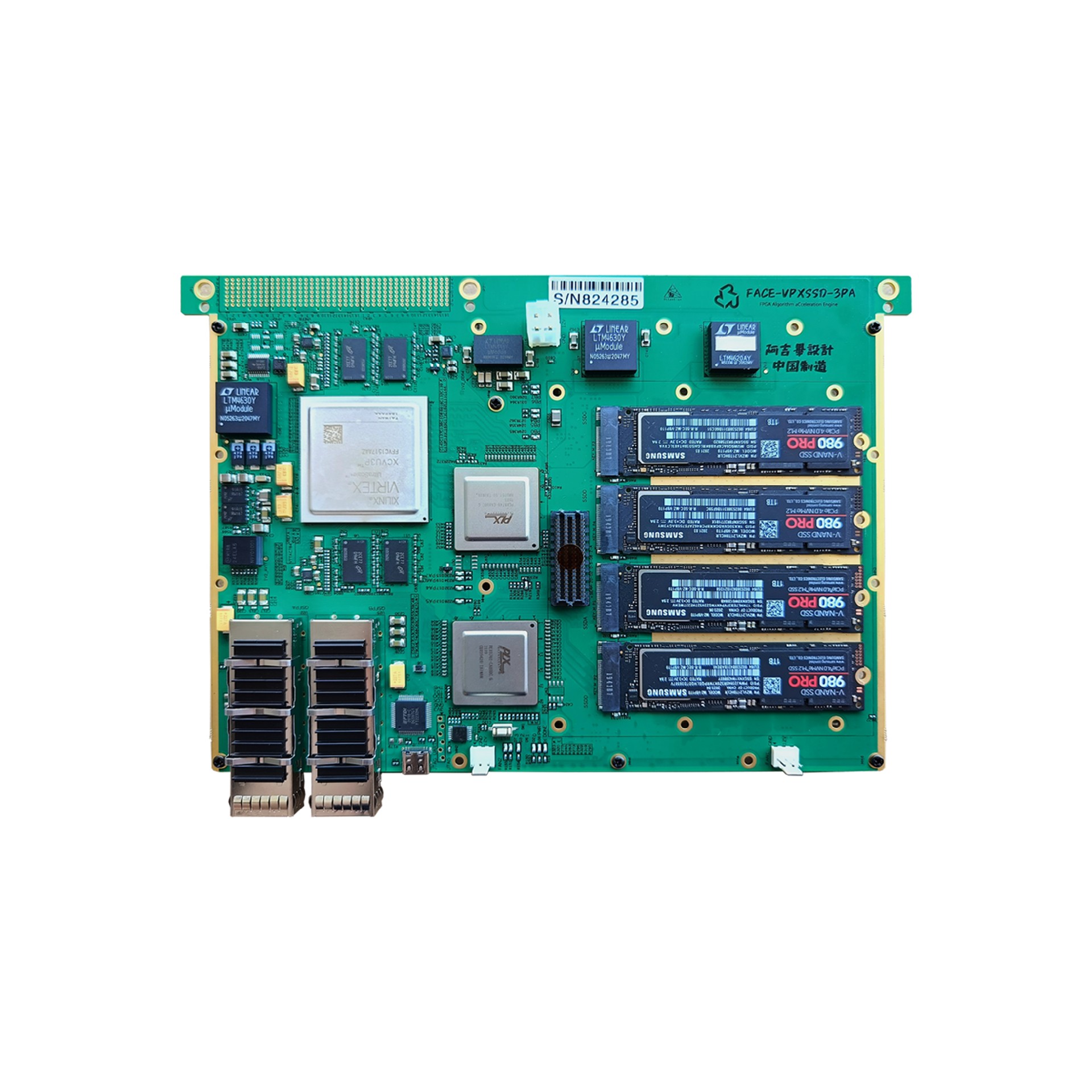

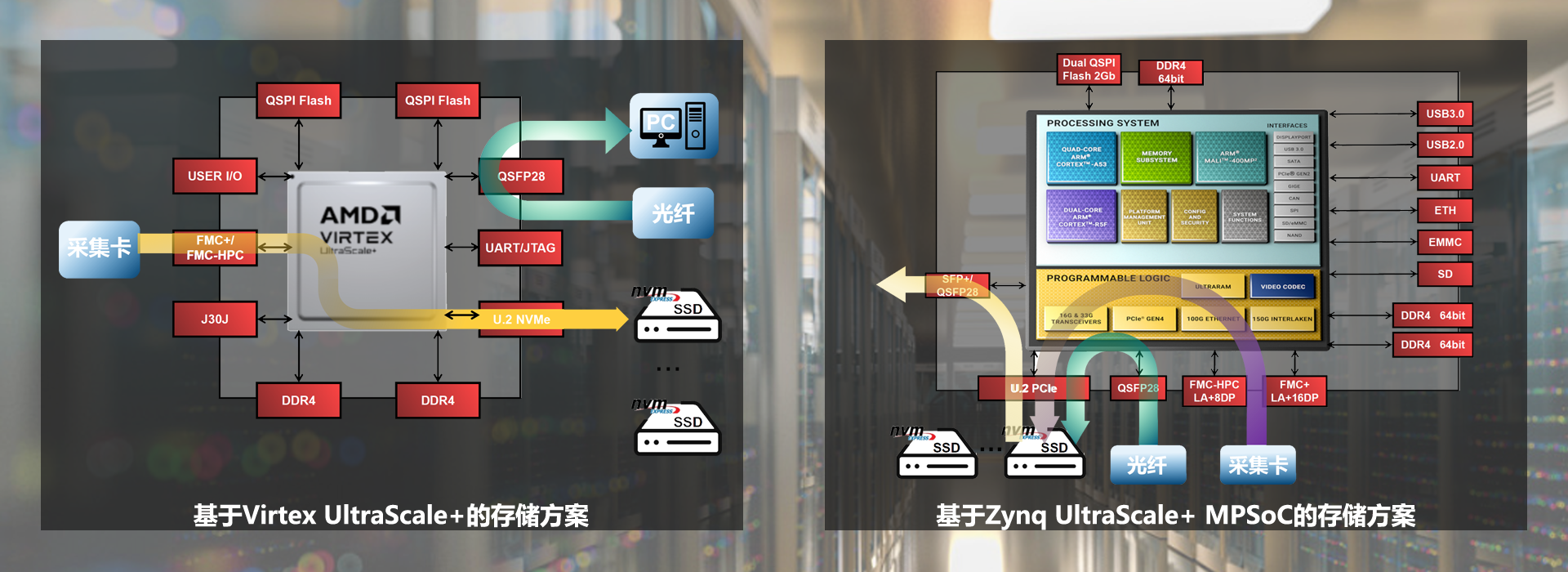

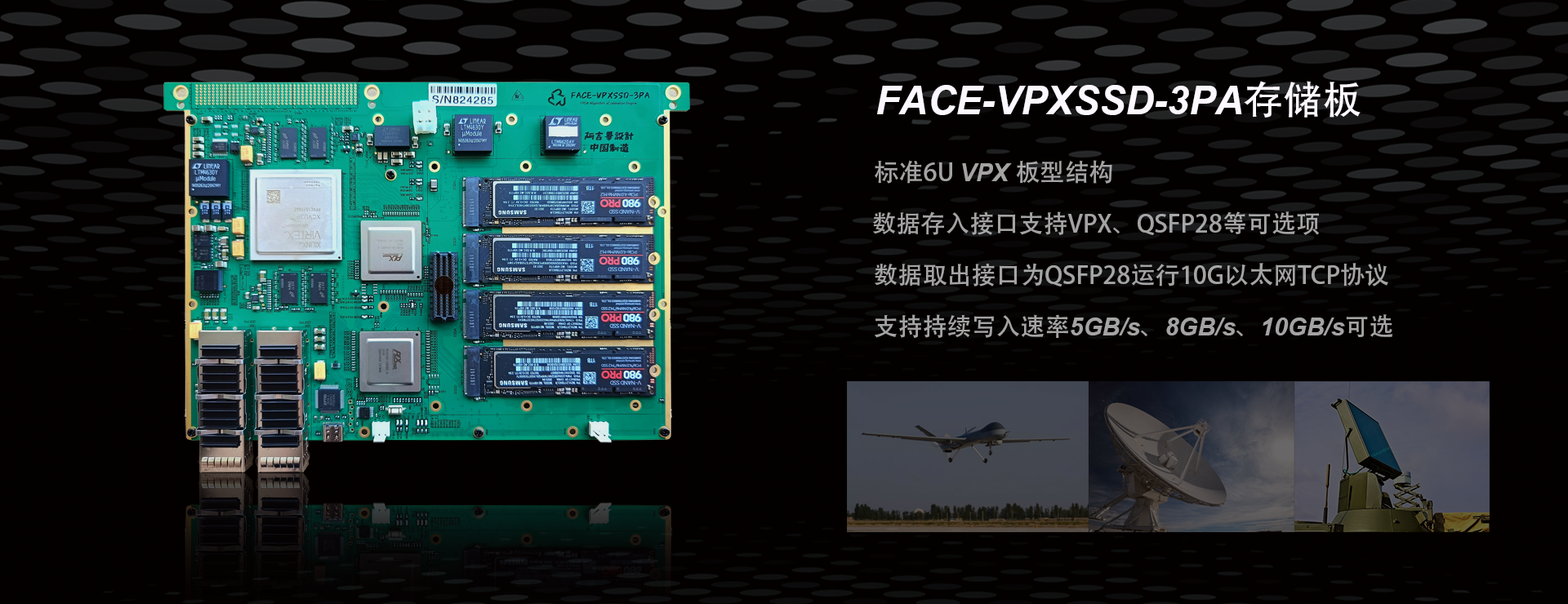

FPGA板卡、VPX板卡、FMC模板
2组 64bit 2666MT/s DDR4
4个NVME SSD M.2接口，QSFP28 x2

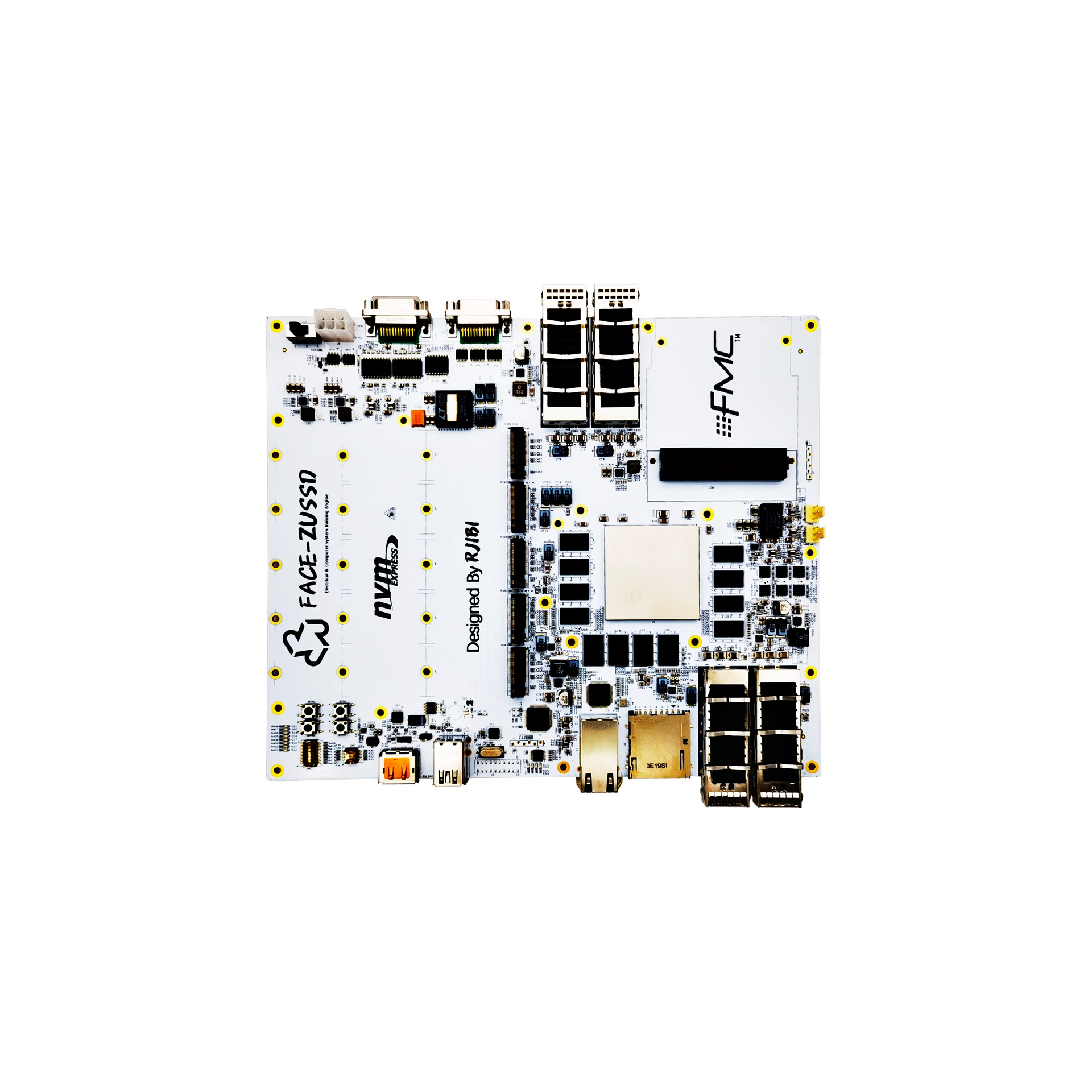

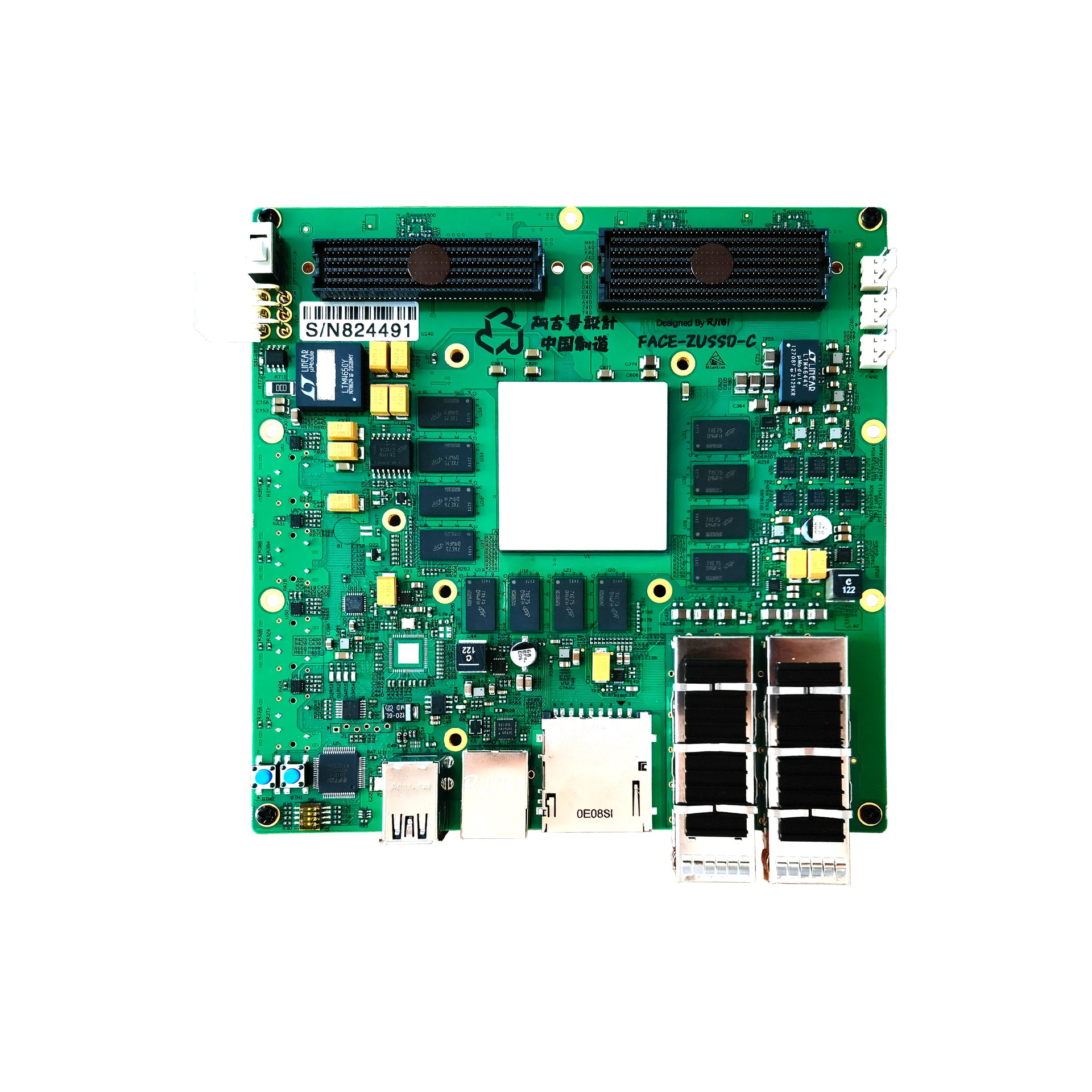

ZYNQ UltraScale+ ZU19EG
PS/PL DDR4 x3, Dual QSPI Flash x1
U.2 NVME SSD x4
FMC-HPC x1，FMC+ x1，QSFP28 x2
10/100/1000M以太网

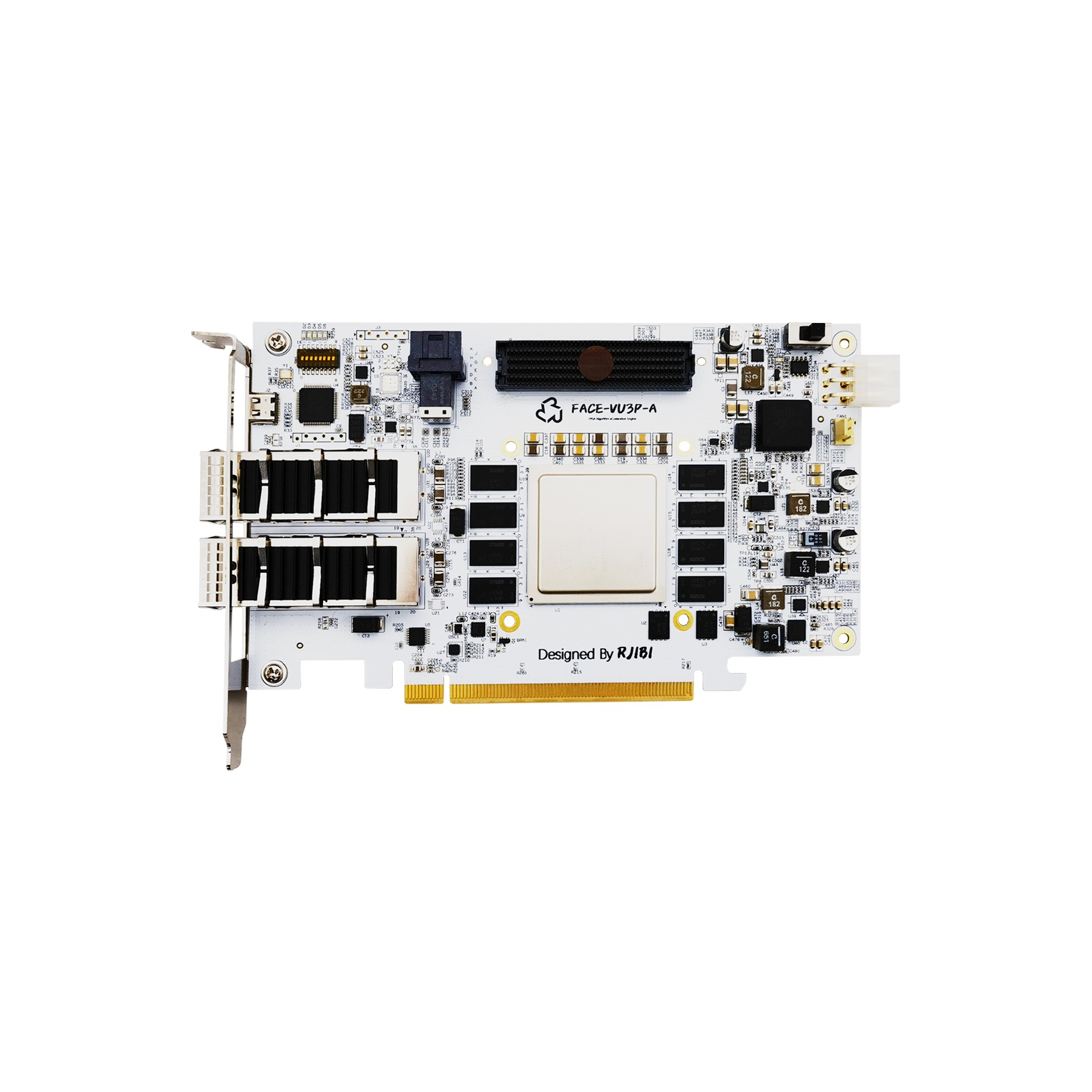

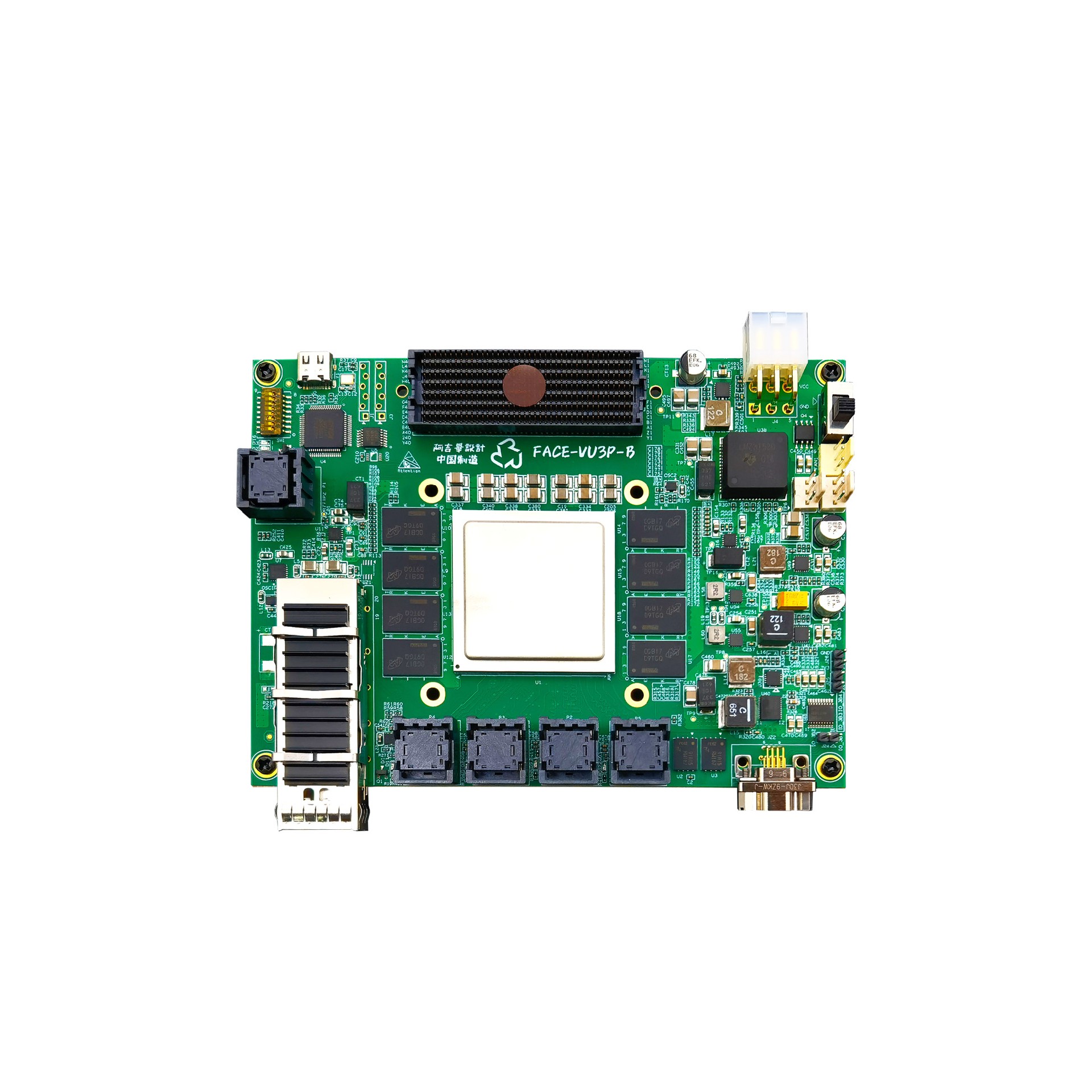

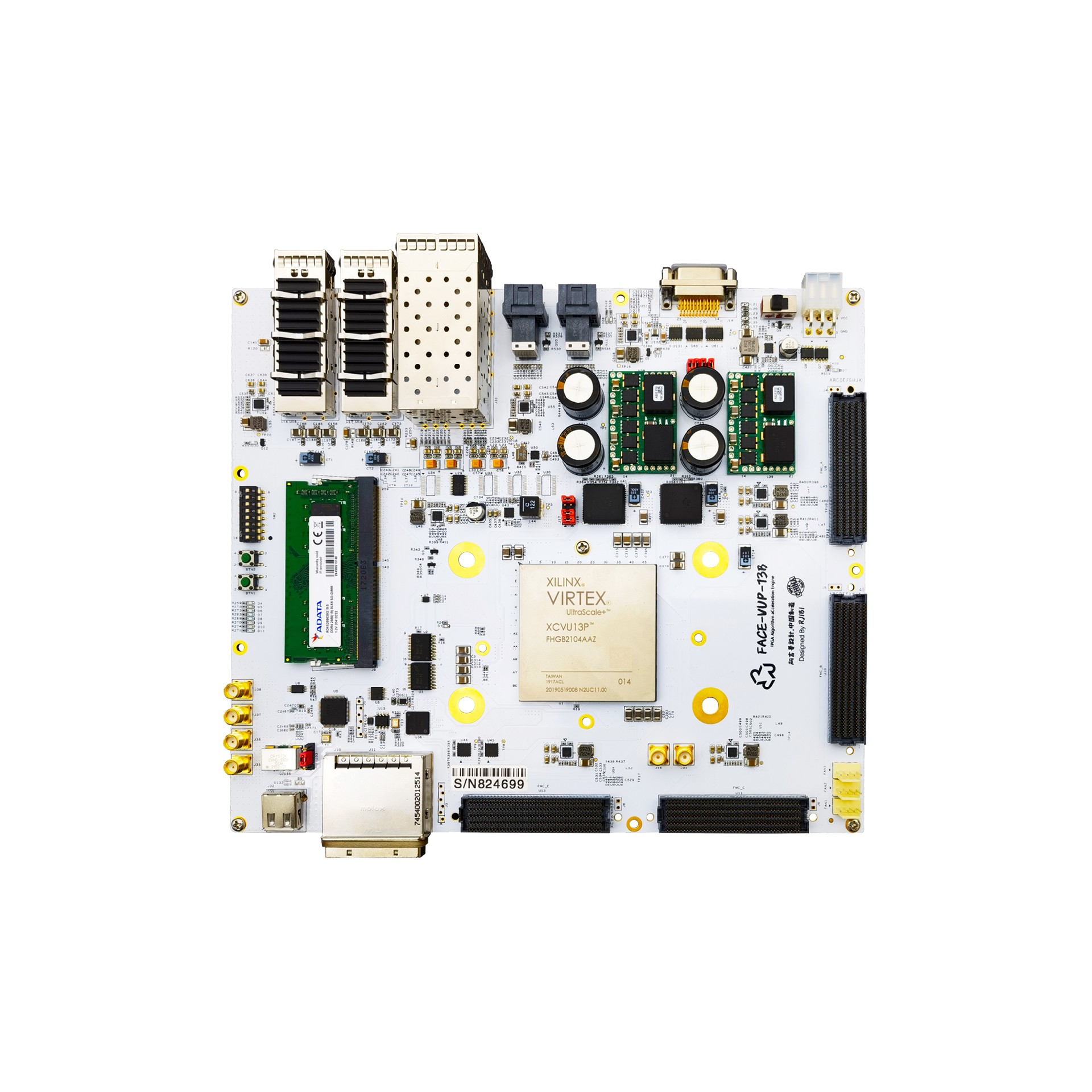

Virtex UltraScale+ XCVU3P
DDR4 2666MHz 2组
FMC+ x1，100G QSFP x1
U.2 NVMe x5
Virtex UltraScale+ XCVU3P
2组 4GB 64bit DDR4 2666MT/s
FMC+ x1，U.2 NVMe x4
100G QSFP x1，SFP+ x2

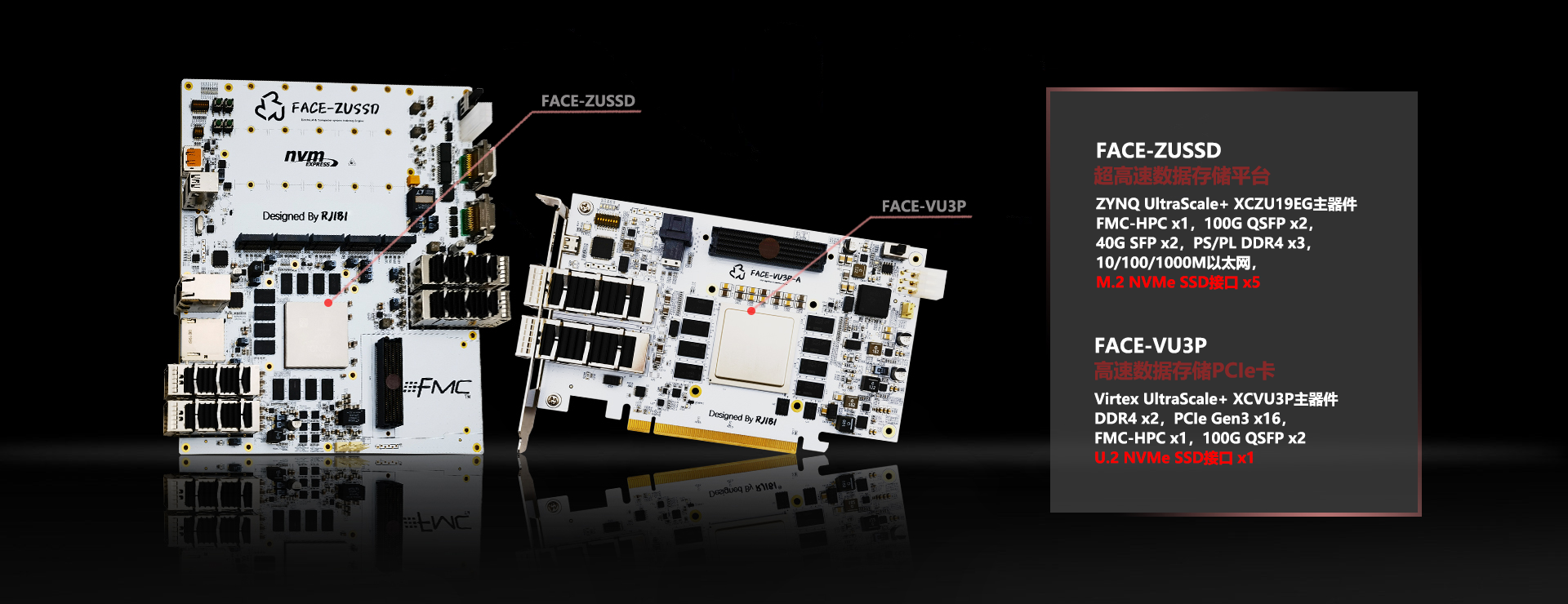

PS/PL DDR4 x3, NVME x5
FMC-HPC x1，100G QSFP x2, 40G SFP+ x2
10/100/1000M以太网
DDR4 SODIMM x1，PCIE-IPASS
FMC x4，100G QSFP28 x2，10G SFP+ x4
U.2 NVMe SSD x2
DDR4 2组，PCIe Gen3 x16
FMC-HPC x1，100G QSFP x2
U.2 NVMe x1

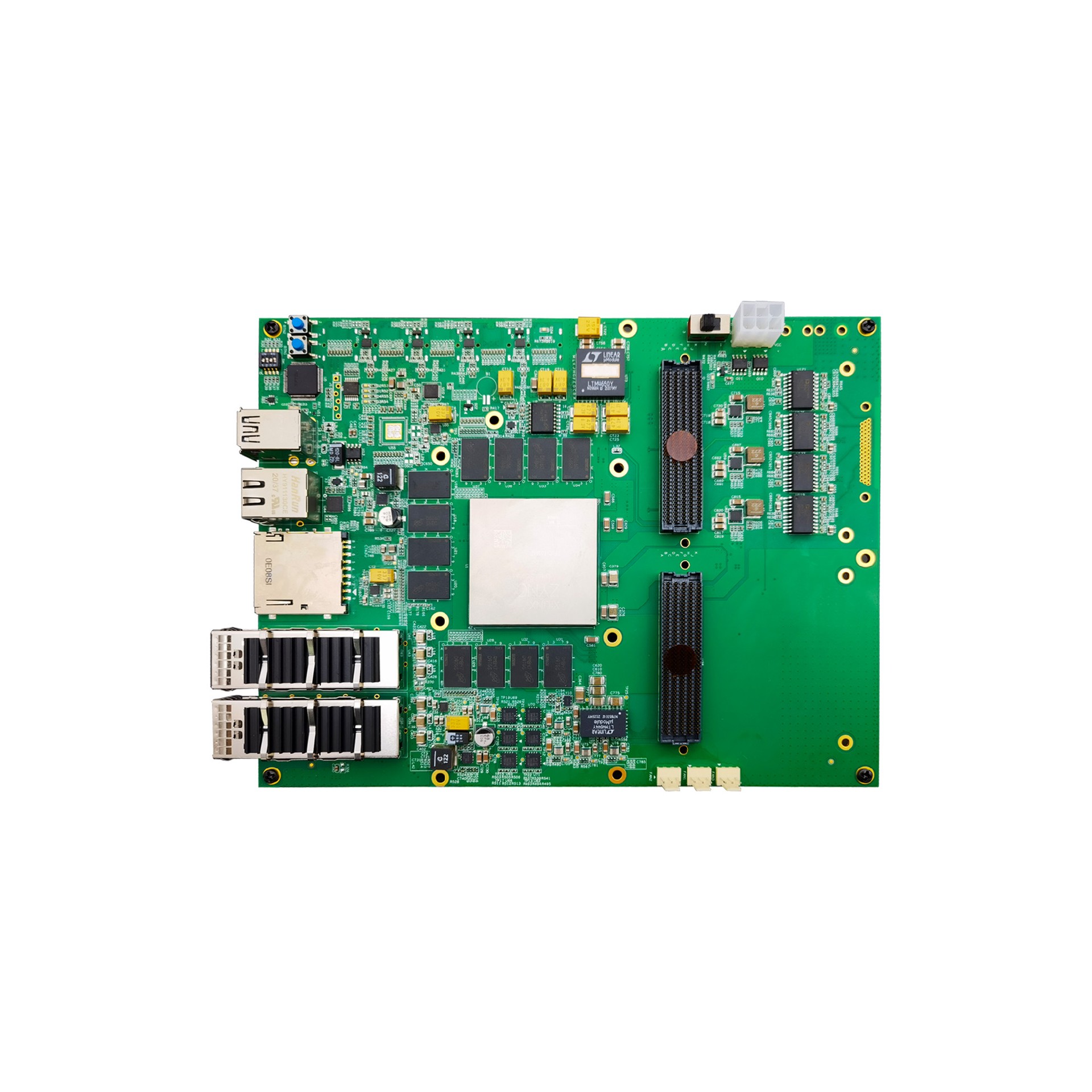

ZYNQ UltraScale+ ZU19EG
PS/PL DDR4 x3, Dual QSPI Flash x1
U.2 NVME SSD x4
U.2 NPCIe EP接口 x1
FMC-HPC x2，QSFP28 x2
10/100/1000M以太网

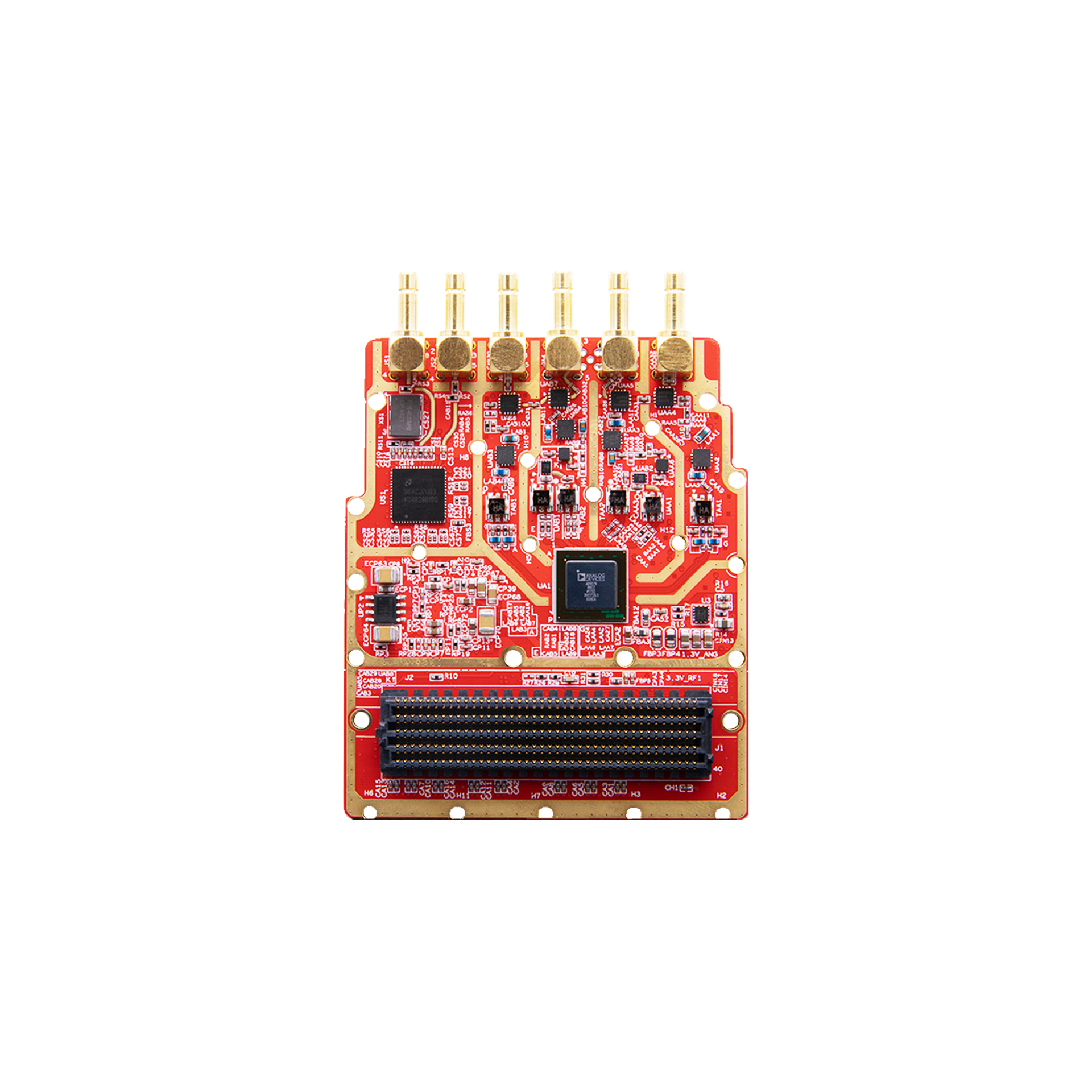

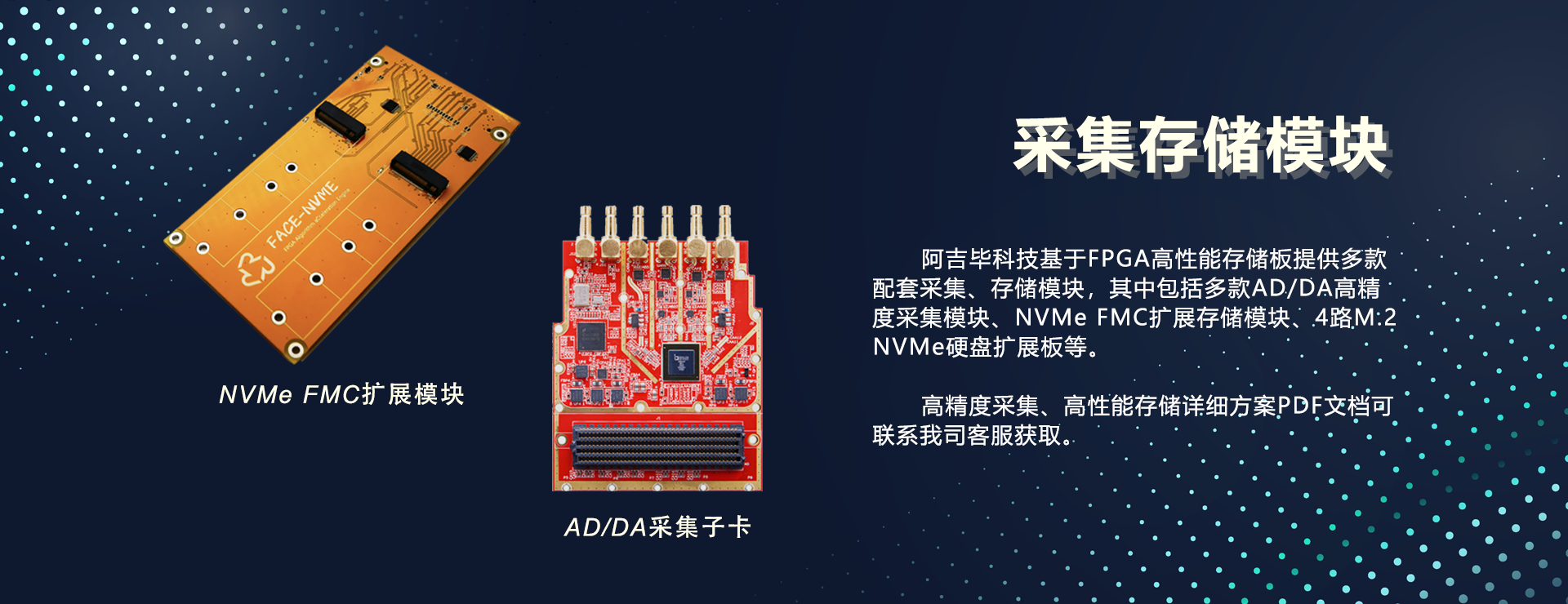

ADRV9009主芯片
16bit ADC，14bit ADC
频率覆盖 75MHz-6GHz
HPC接口，JESD204B高速接口
单板可扩展4路NVMe硬盘
FMC+接口
通过高速线缆连接器引出16路GTY以及LVDS
通常我们的用户可以使用标准的FMC扩展卡为采存传硬件系统扩展不同采样率的ADC或图像传感器；阿吉毕也提供有相当多种类的FMC-ADC扩展子卡以及FMC图像传感器接口扩展子卡。
另外，我们还支持基于高速串行收发器配以不同协议传输的高速串行数字信号的采集。通常典型的有基于硬件平台上SFP+、QSFP接口或QSFP28接口的AURORA协议数据、万兆以太网数据、SRIO协议等数据的采集；
数据源定制选项：
☑ 高速ADC：LVDS/JESD204B/JESD204C等接口
☑ 视频源：HDMI/SDI/LVDS/Cameralink/CoaXPress等接口
☑ FPGA源：10GE/SRIO/AURORA等接口
☑ 其他数据源
采集流程定制选项：
☑ 启动后开始采集存储直至存满
☑ 启动后单次采集固定时长
☑ 启动后单次采集固定容量
☑ 启动后单次采集长度由外部IO信号控制
☑ 启动后单次采集长度由上位机停止命令控制
数据的采集与存储终究要传输至需要使用的位置，比如其他的FPGA处理板、上位机等。在阿吉毕采存传系统中，我们提供完善的数据传输功能以便达成用户的最终目的。我们的系统支持以SFP+、QSFP或QSFP28接口的AURORA协议数据、万兆以太网数据、SRIO等协议进行传输；或通过PCIe上传至上位机。
回读方式定制选项：
☑ 10G以太网TCP协议回读至PC/服务器
☑ FPGA本卡内数据源同类型接口直接输出回放
☑ 其他
功能描述
连接FPGA板卡
获取板卡状态信息
控制启动或停止数据存盘
控制读取硬盘数据至上位机（保持为BIN文件）

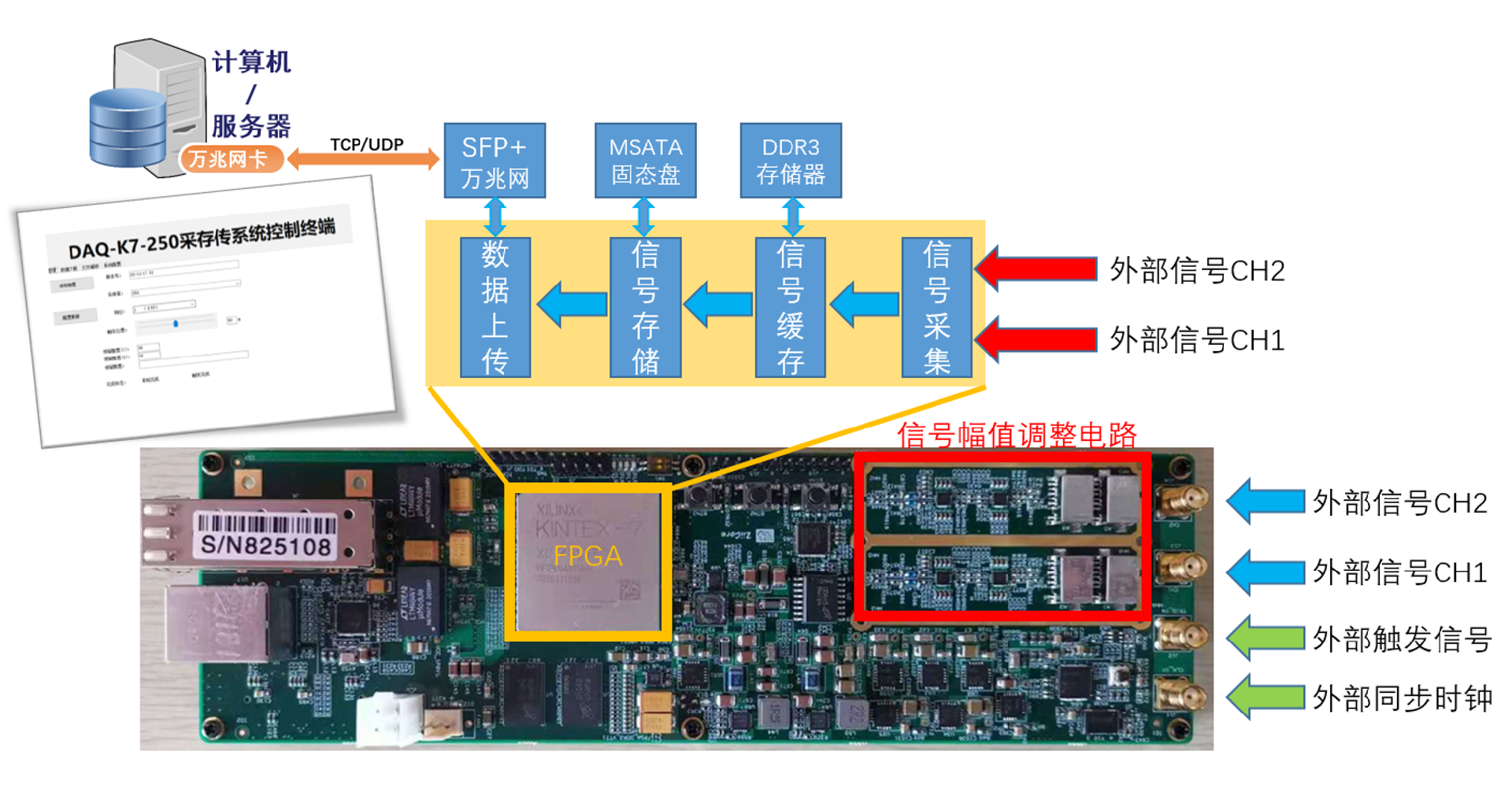

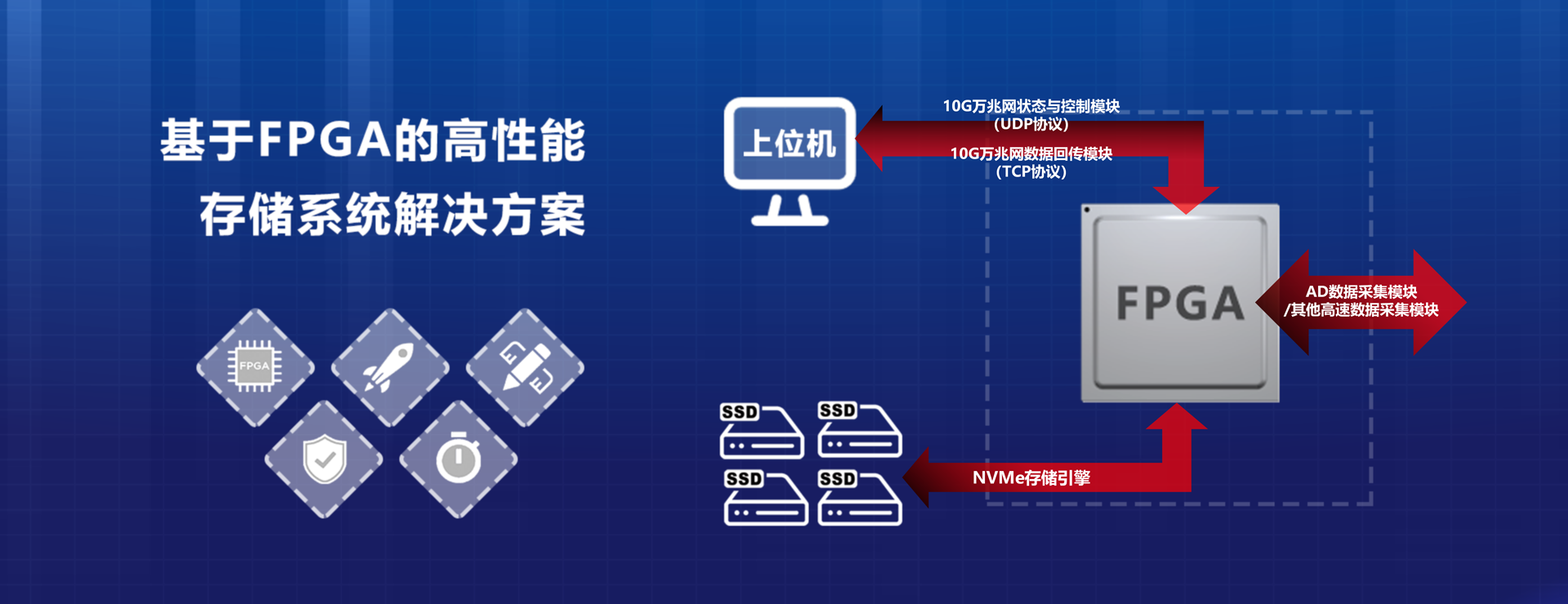

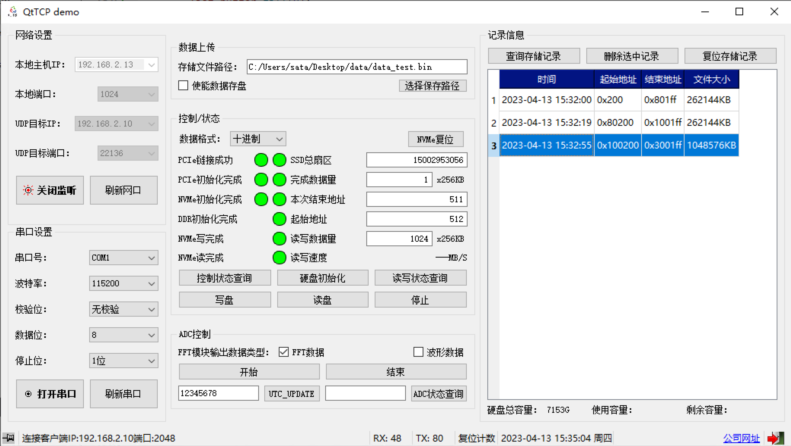

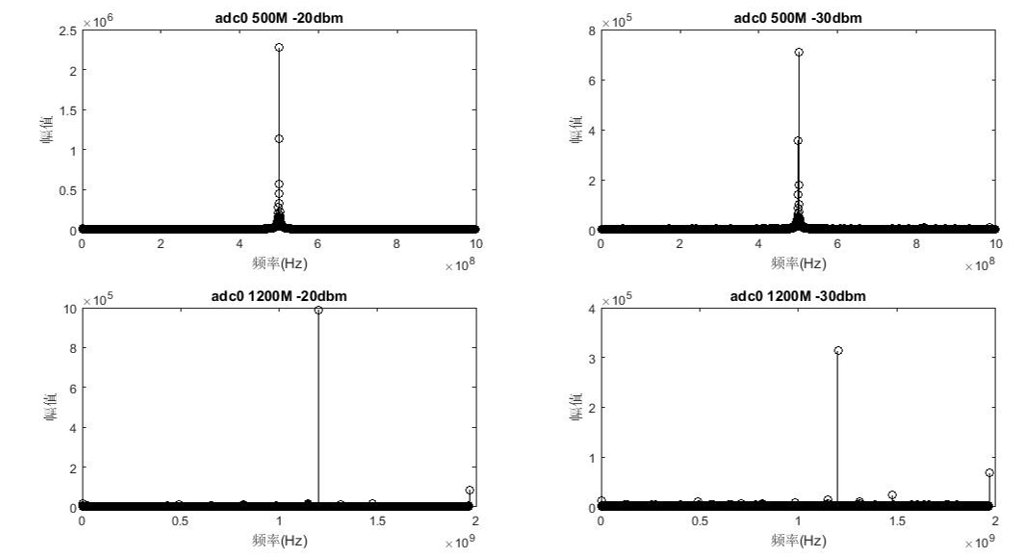

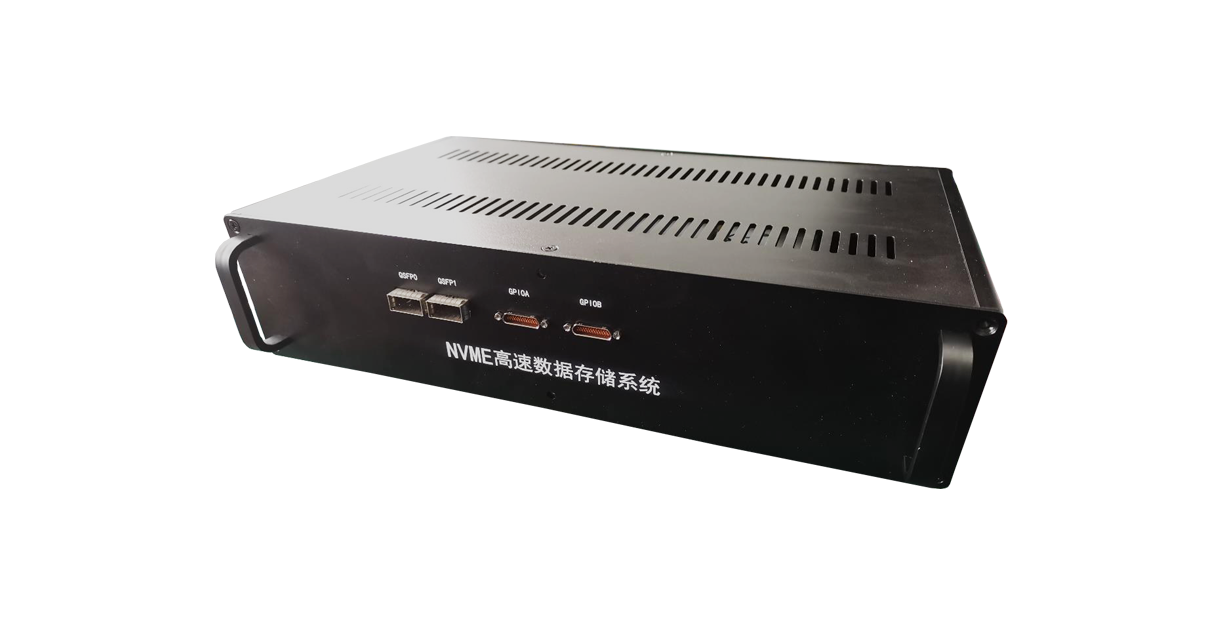

本系统是集模拟信号调理、信号采集、缓存、大容量存储、网络上传和界面控制等功能于一体的系统。系统通过ADC器件采集前端模拟信号，将转换后的数字信号送入FPGA，通过FPGA内部缓存处理后按用户需求存入SSD硬盘。系统支持持续采集与触发采集等不同模式，并且在采集结束后可以将数据通过10G以太网以TCP协议上传至上位机中。在上位机上具备有一个控制界面可以对底层硬件进行状态识别与控制。

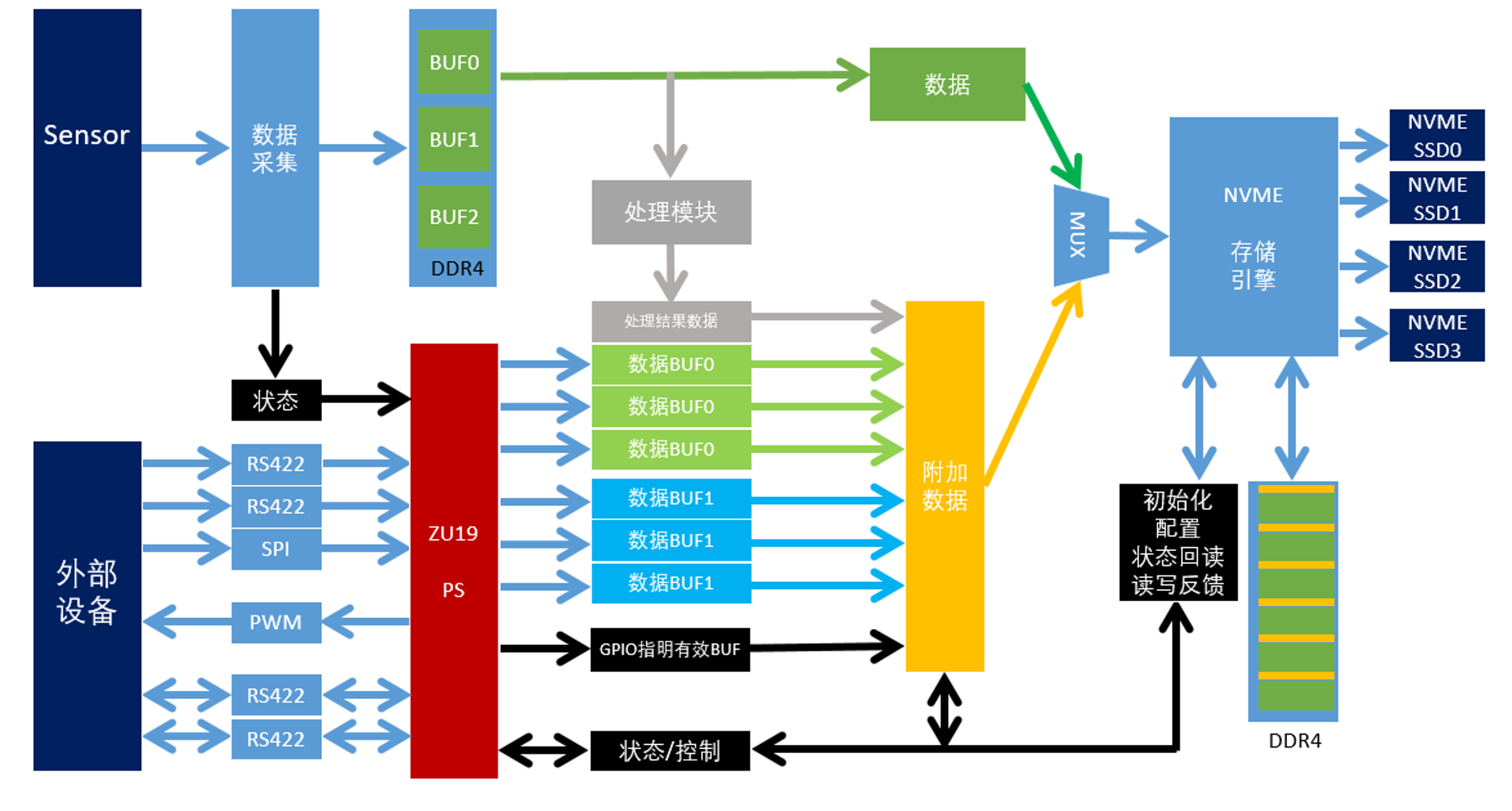

外部传感器高速数据通过前端高速接口（FMC、QSFP、ADC等）进入FPGA进行缓存，并且同时可以由ZYNQ PS同步给出附加数据与传感器数据组合后进入NVME RAID0存储阵列中。系统的存盘数据带宽可以达到5-10GB/s，系统存储容量可以达到数十TB级别。同时我们提供有高速回读方案，用户可以通过上位机的PCIe接口与板卡建立高速数据通道，直接将NVME SSD阵列中的数据取回上位机。我们提供的上位机软件API可以完成对FPGA板卡的状态回读、流程控制、数据回读以及二次开发功能。
系统主体部分：

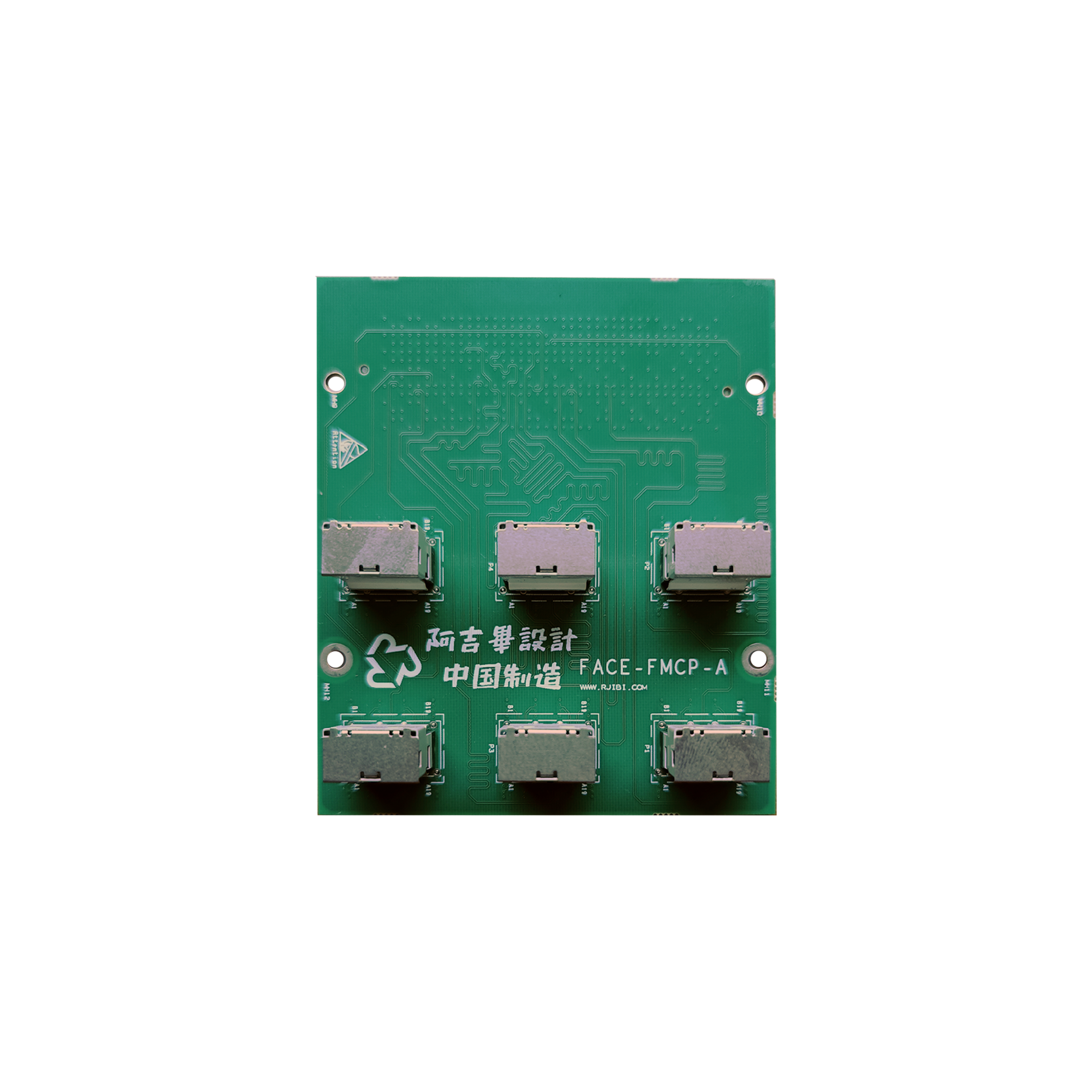

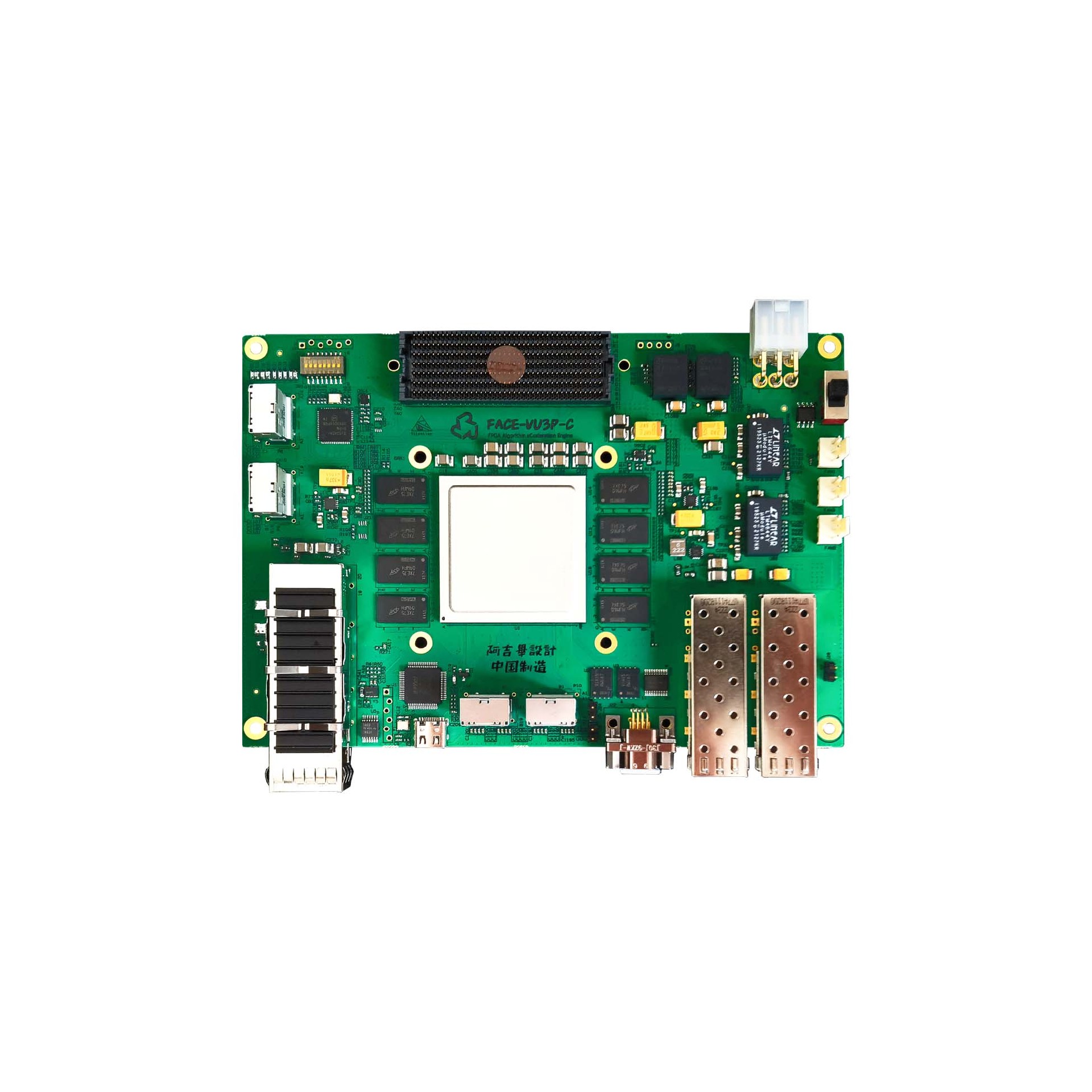

本系统基于FACE-VU3P-C硬件平台，通过板载的FMC+扩展连接器，适配FMC+延长扩展模块，该模块每个座子提供一个x4的GT信号连接，通过高速线缆连接至硬盘扩展板；
存储部分：

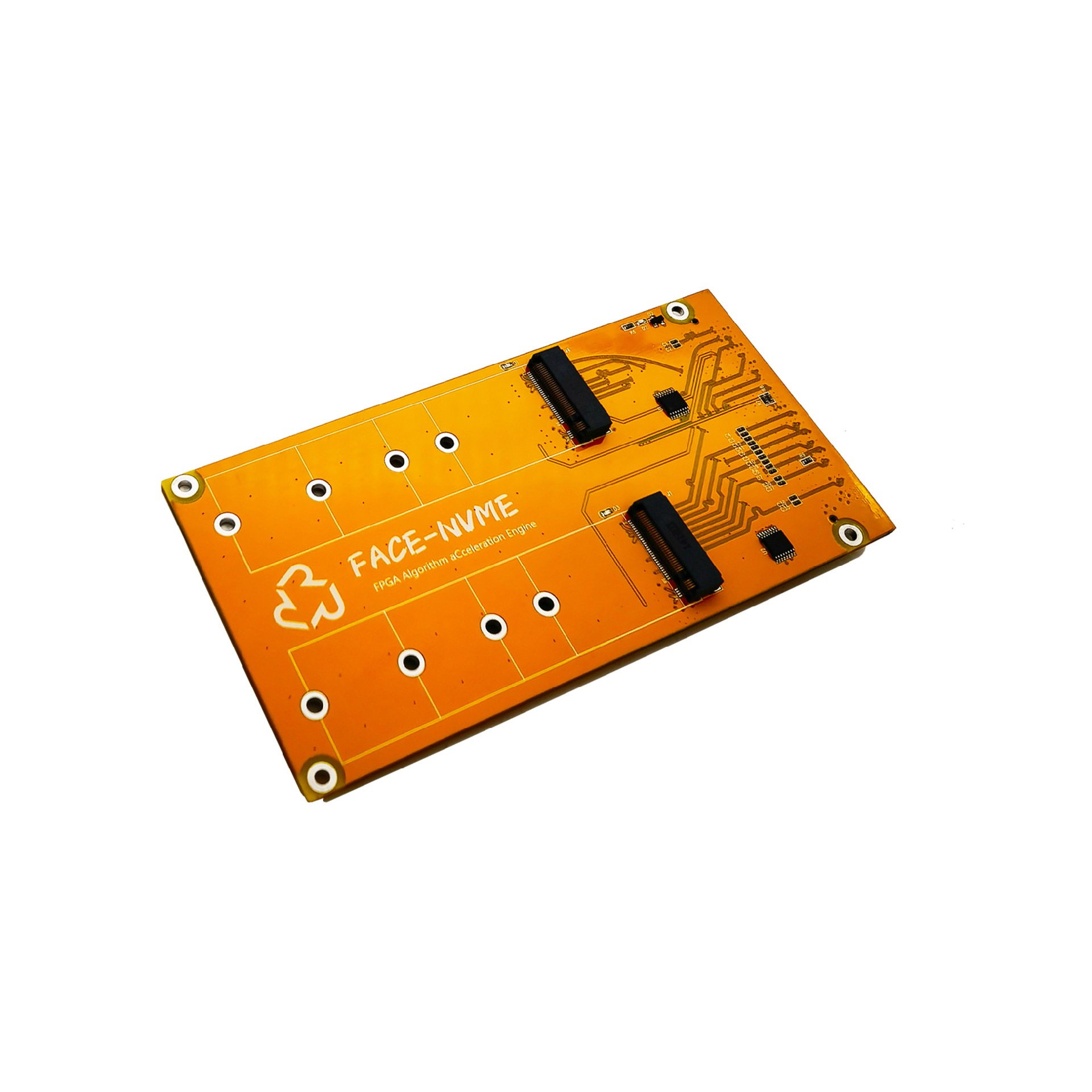

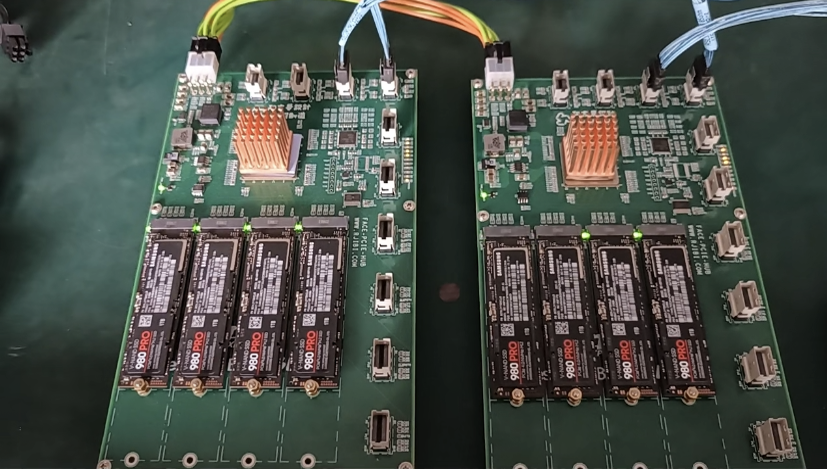

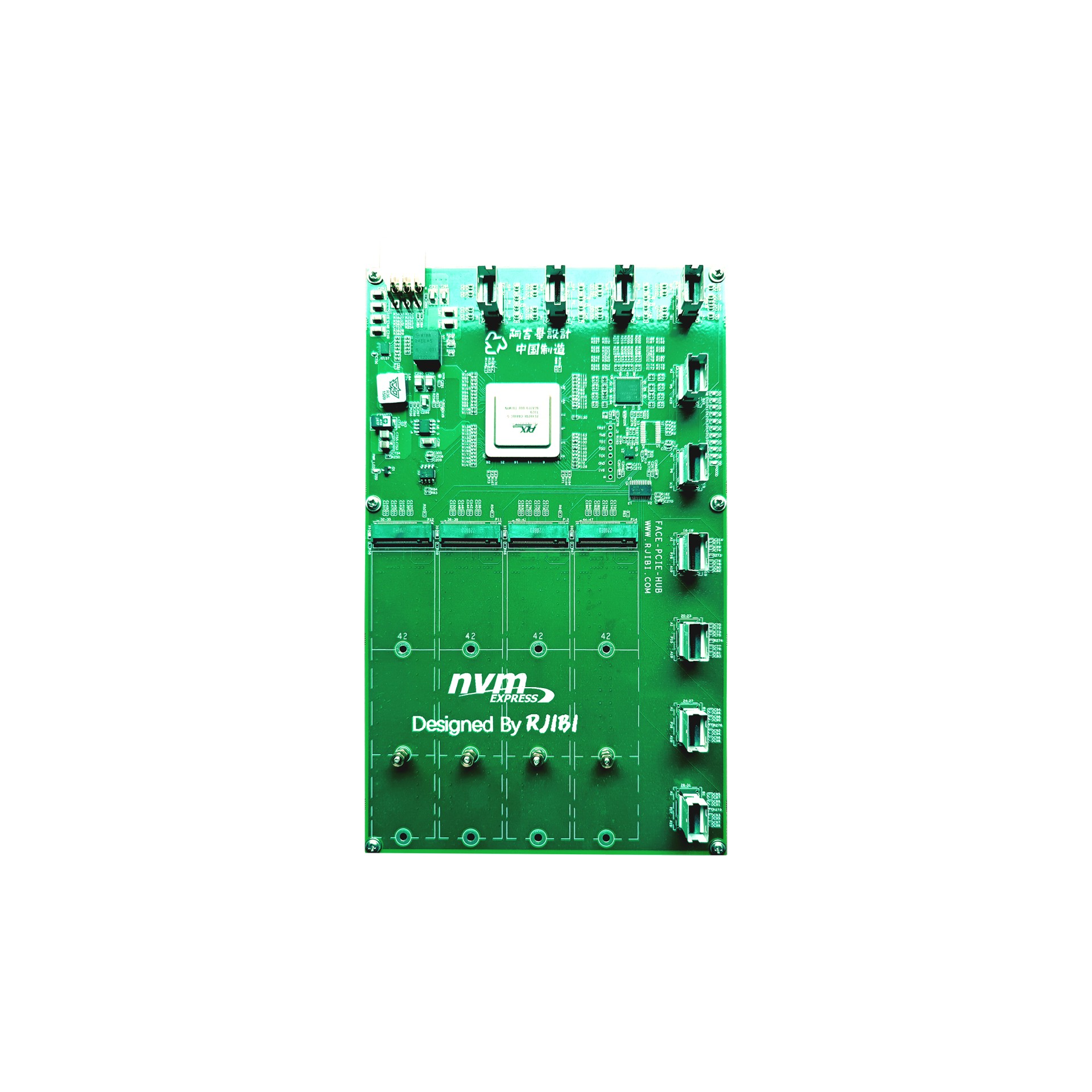

硬盘扩展板通过PCIe桥片扩展出4个M.2 NVMe硬盘（该系统案例扩展了两块硬盘扩展板，共8路NVMe硬盘），FPGA和PCIe桥片通过两根高速线缆连接；
控制部分：
通过FACE-VU3P-C平台板载的10G以太网口连接万兆以太网卡，从而连接至上位机系统
