OpenVPX平台


新一代高可靠性计算机系统

我们提供机箱、背板、多种功能接口板、计算板等,提供软硬件件支持和技术服务。我们的产品广泛应用于卫星、舰船、飞机等领域。

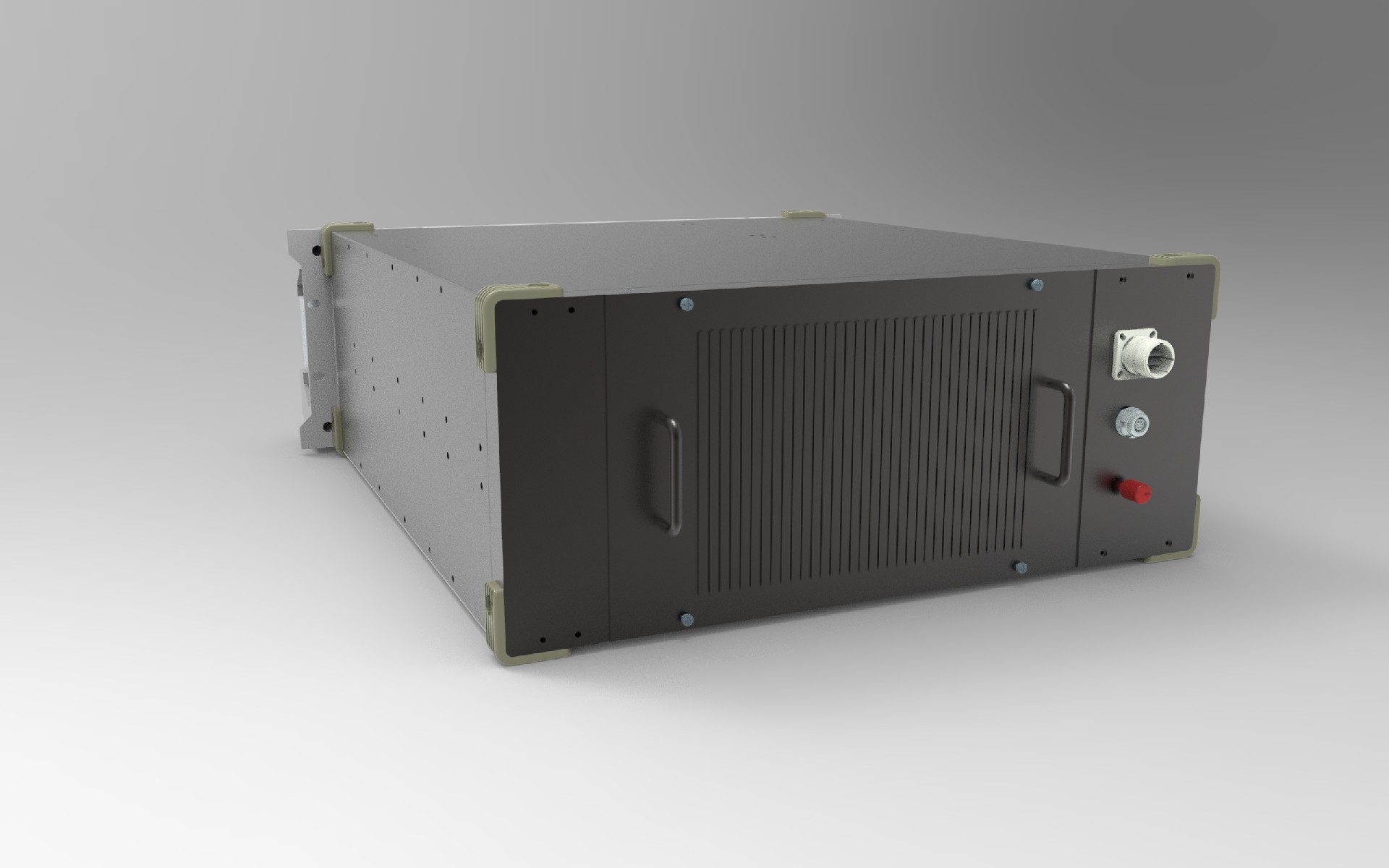

机箱

机箱结构及背板设计

标准3U 、6U  VPX系统机箱及加固机箱设计,兼容多厂家VPX主控板;支持标准VPX高功率电源模块,保障高功率运行,风冷热设计,导冷板设计等。符合OpenVPX/VPX标准,VITA46/VITA65规范。

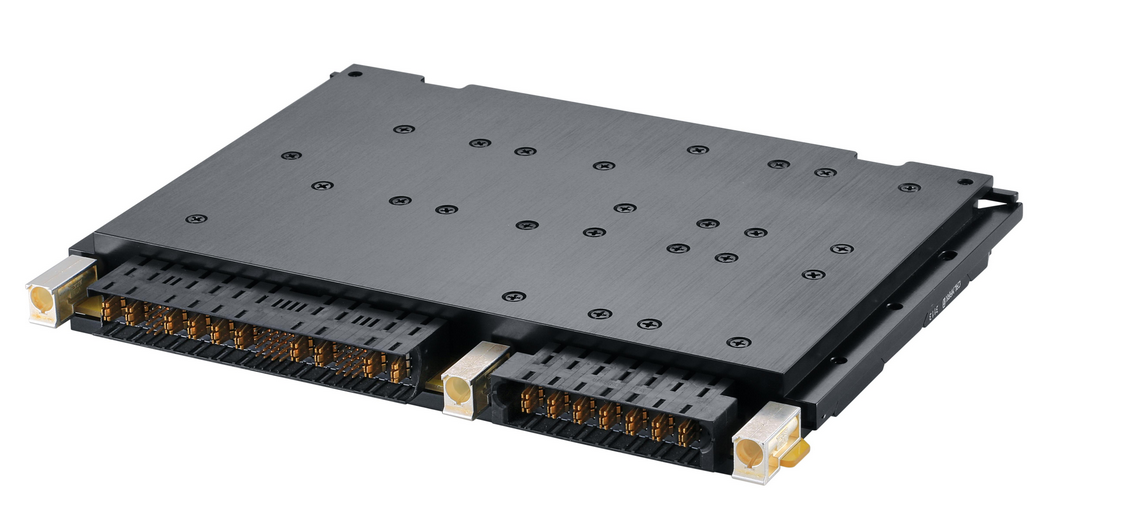

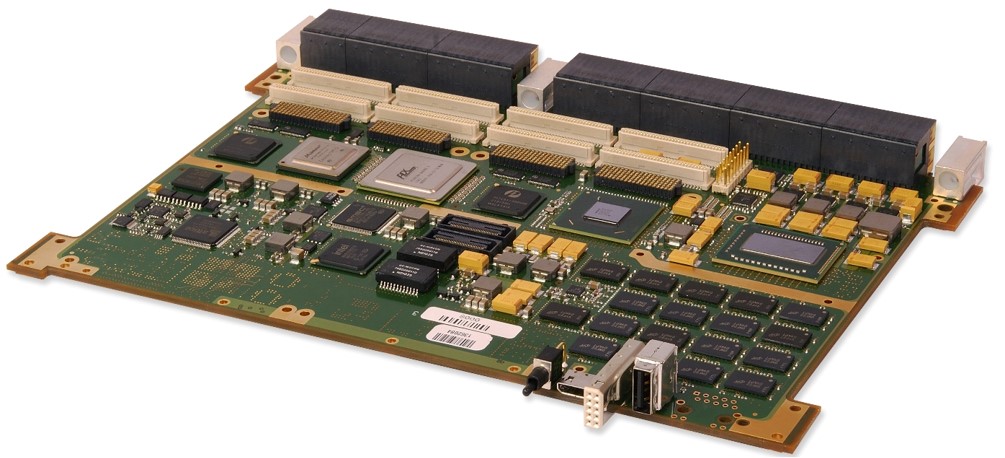

功能计算板

功能完备可扩展

VPX功能计算板基于标准3U6U VPX架构,多种功能计算板可广泛应用于实验室、外场、机舱等苛刻环境下实时数据采集处理传输存储的需求,适合于航空、航天、船舶等应用场景。面向高密度、高性能计算。一方面系统可以应用于尺寸和重量受限的领域,另一方面系统应具有实现复杂算法和连接多个高速数据源的性能。

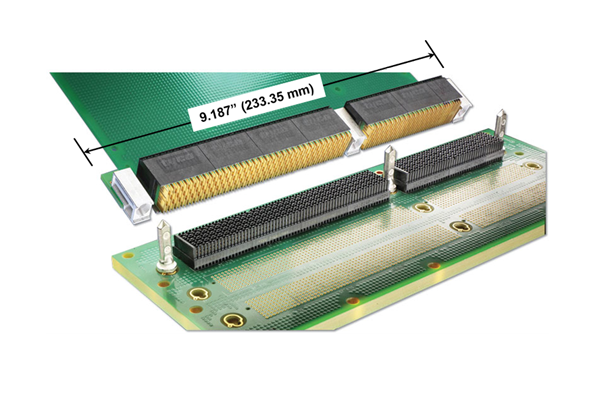

计算板尺寸:
–6U x 160 mm  – 233.35 mm x 160 mm 或 9.187” x 6.299”
–3U x 160 mm  – 100 mm x 160 mm 或 3.937” x 6.299”

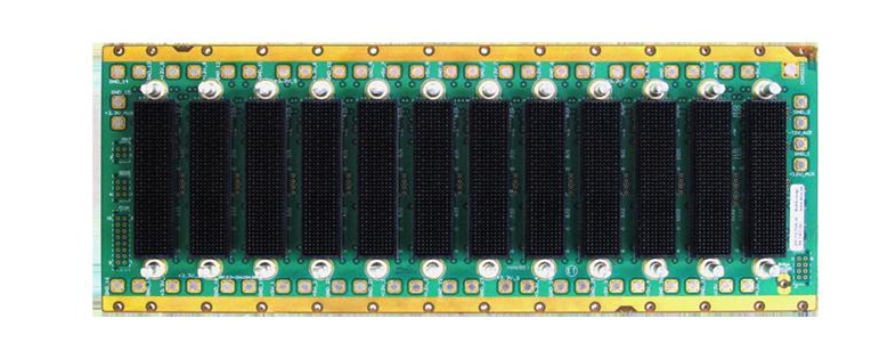

VPX背板

性能稳定、质量可靠

背板符合ANSI/VITA65-2010标准
-40℃~+85℃工业级温度设计
3U、6U标准尺寸
提供5V、3.3V、12V、-12V电源接口
提供系统管理接口

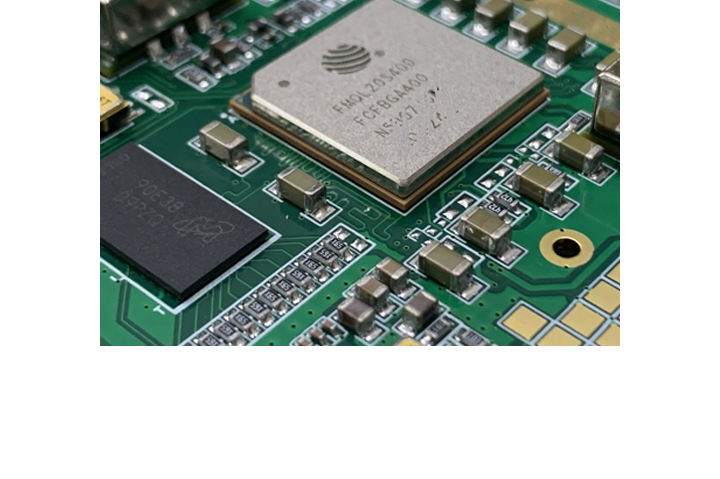

国产化定制方案

支持国产化方案

支持国产化解决方案定制

根据用户项目需求,本公司支持Xilinx 7系列、UltraScale+系列器件的替代定制方案;
具体项目实施流程:
需求确认→技术细节沟通→项目方案书最终确认→规定周期内完成软硬件定制开发并通过测试→交付验收

​增强的电源设计

大功率运行性能提升

在VME64X规范中,背板的功耗限制为35W,考虑到目前微处理器的快速发展,多核、多处理器技术也在不断成熟,这一功耗限制已经成为瓶颈。VPX规范通过增加背板的供电以及更加完善的散热系统(传导、液冷)来解决此问题。

扩展带宽

采用串行互连架构,可以在显著增加带宽的同时,大大减少引脚的数量

VME总线的带宽为40~60MB,通过增加串行连接的数量,VPX总带宽可以达到100GB/s。串行互联技术如RapidlO、10GbE采用XAUI电气规范,其运行速度为3.125Gb/s。其他一些串行通讯技术的数据传输速度也在同一量级,如PCI Express为2.5Gb/s,Fibre Channel为4Gb/s,皆超出了VME64X系统DIN连接器1Gb/s传输速率的限制。

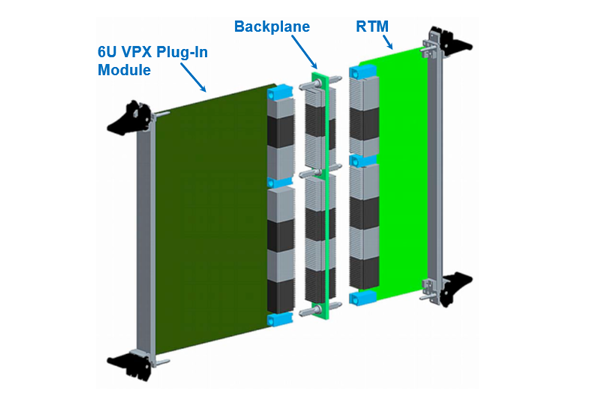

后传输板

RTM (Rear-Transition Modules)

使I / O从通过模块连接器后传输板比如:线路驱动器等。许多机箱的后部没有太多冷却装置,因此通常将后传输板功率较低。

VPX进行了RTM的标准化,RTM引脚编号与插件模块的引脚编号不同,符合VITA 46.10标准。


一站式FPGA方案专家

欢迎联系我们
