FACE-RFSoC-C

框图

主要规格

FACE-RFSOC-C平台

搭载FPGA主器件为：XCZU27DR（可选XCZU28DR、XCZU43DR、XCZU47DR）

板卡主要外设

RF部分

• 8路 4.096GSPS 12bit ADC


• 8路 6.554GSPS 14bit DAC


ZU器件PS侧接口外设

• 内存：DDR4 4GB 64bit 2400MT/s


• 配置存储：Dual QSPI Flash


• SD卡接口

• 以太网接口


• DP显示接口


• USB接口


• USB-UART接口


• MIO扩展接口


ZU器件PL侧接口外设

• 内存：1组DDR4，每组4GB 64bit 2666MT/s

• 2个 QSFP28接口2个

• 1个 FMC-HPC扩展连接器

• 拨码开关x8，LEDx8


• GPIO（J30J连接器）


• SI5341可配置时钟源


• USB-JTAG接口


资源图

实物资源图如下：

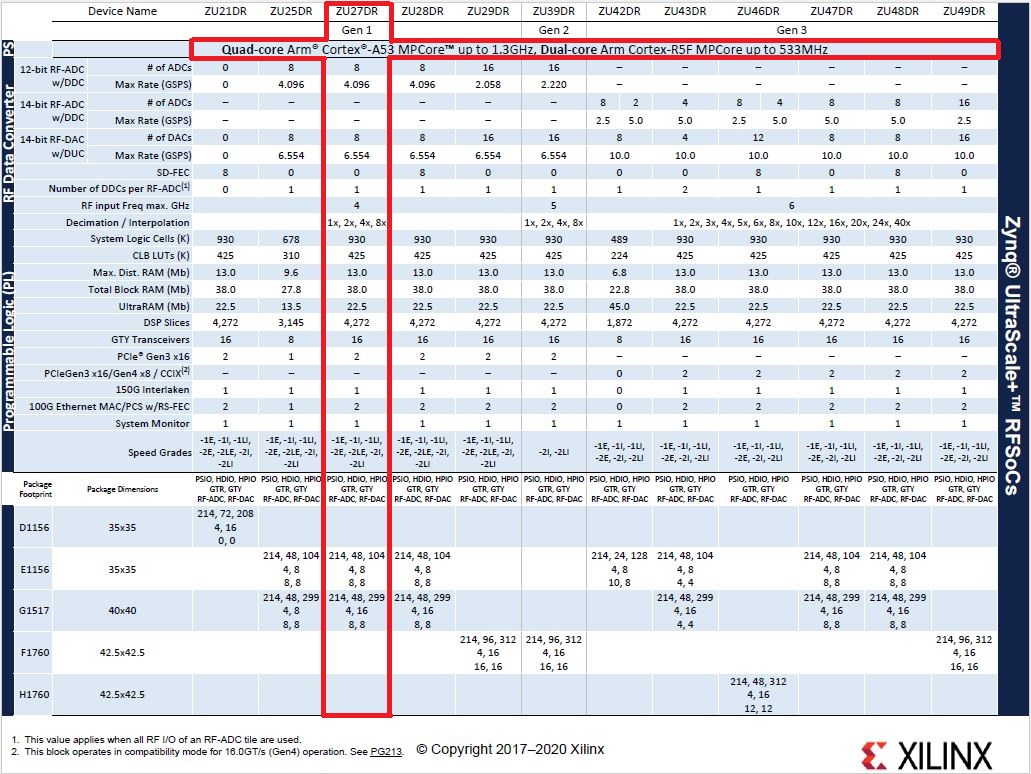

芯片资源

•  XCZU27DR，其资源如下：


•     8路4.096GSPS 12bit ADC


•     8路 6.554GSPS 14bit DAC

•     逻辑资源930,000 Logic Cells


•     触发器数量425,000


•     BRAM存储容量38.0Mb

•     DSP核心数量4,272个

•     高速串行收发器GTY 16个

主要参考设计

•     板卡基础参考设计


•     IBERT测试工程


•     DDR4测试工程

•     时钟配置工程

•     ADC/DAC测试工程

•     操作系统参考工程


•     DDR4高速存储接口参考设计（选配）


•     QSFP28 100G高速传输参考设计（选配）


•     10G TOE参考设计（选配）

冷却

• 标准：主动散热


板卡外形

• 通用版型
