框图

主要规格

FACE-VU3P-C平台

  • 搭载FPGA主器件为:JFM9VU3PC1517

板卡主要外设

  • 两组4GB 64bit DDR4 2666MT/s

  • USB-UART接口

  • USB-JTAG接口

  • 1个QSFP28接口

  • 2个SFP+接口

  • 4个NVME U.2

  • 1个FMC+连接器

  • 8个拨码开关

  • 2个LED灯


资源图

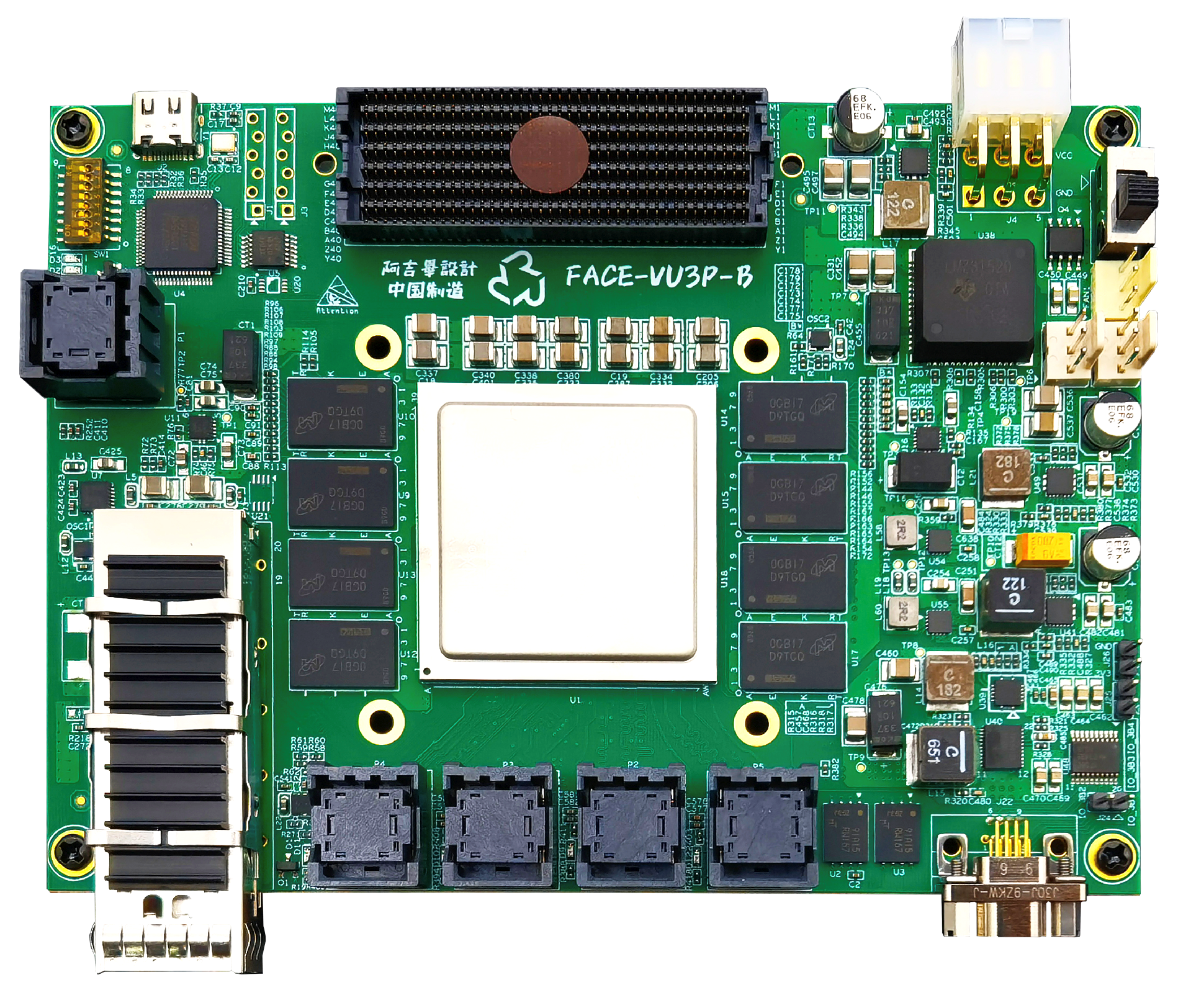

实物资源图如下:

芯片资源

  •    JFM9VU3PC1517,其资源如下:

  •    逻辑资源862,000 Logic Cells

  •    CLB数量 788,000

  •    BRAM存储容量25.3Mb

  •    URAM存储容量90.0Mb

  •    DSP核心数量2,280个

  •    高速串行收发器GTY(32.75Gb/s Max Rate)40个

  •    用户可用IO数量520


主要参考设计

  •     板卡基础参考设计

  •     IBERT测试工程

  •     DDR4测试工程

  •     SI5338时钟配置工程

  •     DDR4高速存储接口参考设计(选配)

  •     QSFP28 100G高速传输参考设计(选配)

  •     10G TOE参考设计(选配)

  •     NVME FPGA加速器IP(选配)

  •     NVME SSD RAID0高速存储参考设计(选配)

冷却

  • 标准:主动散热
