框图

主要规格

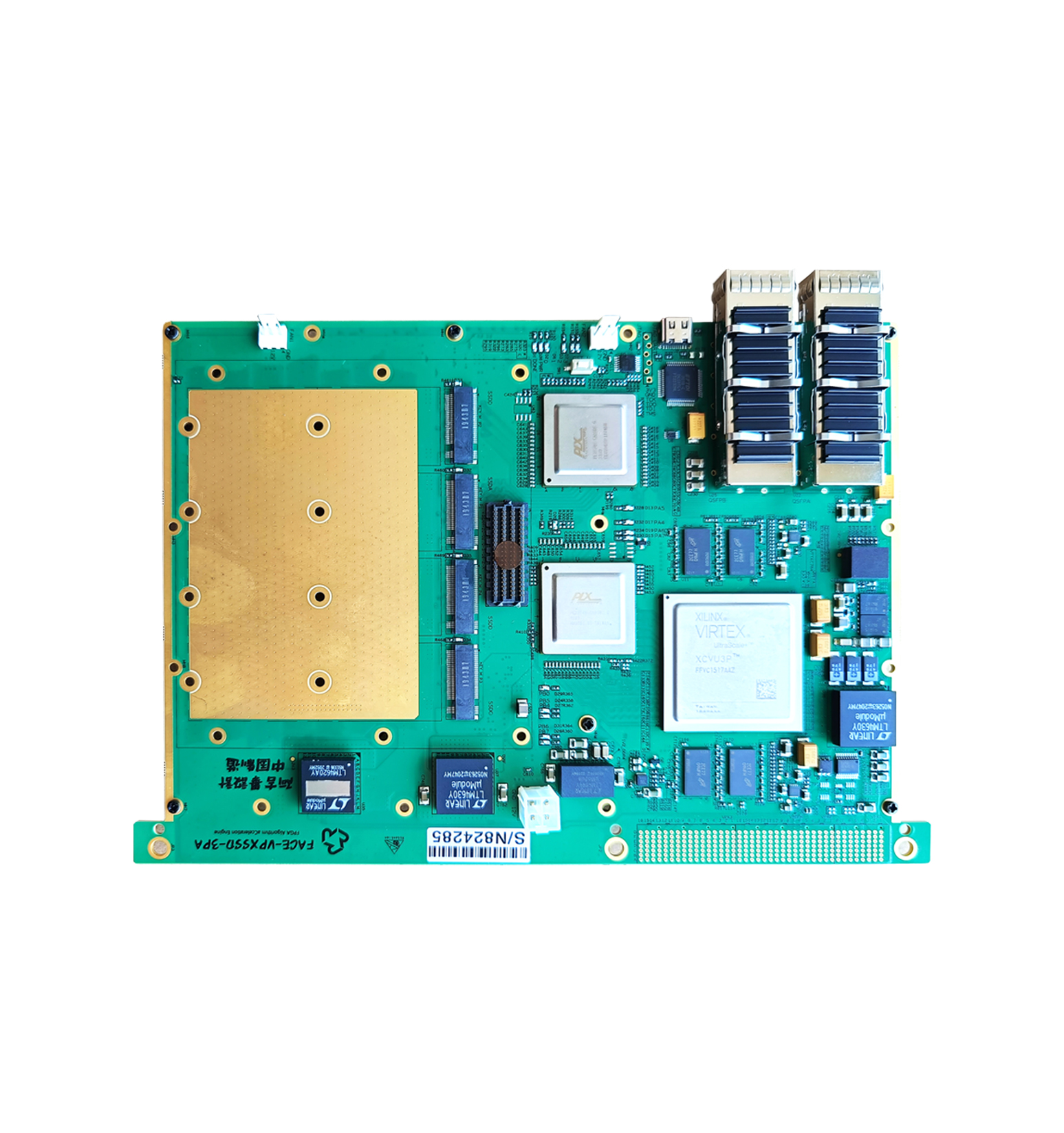

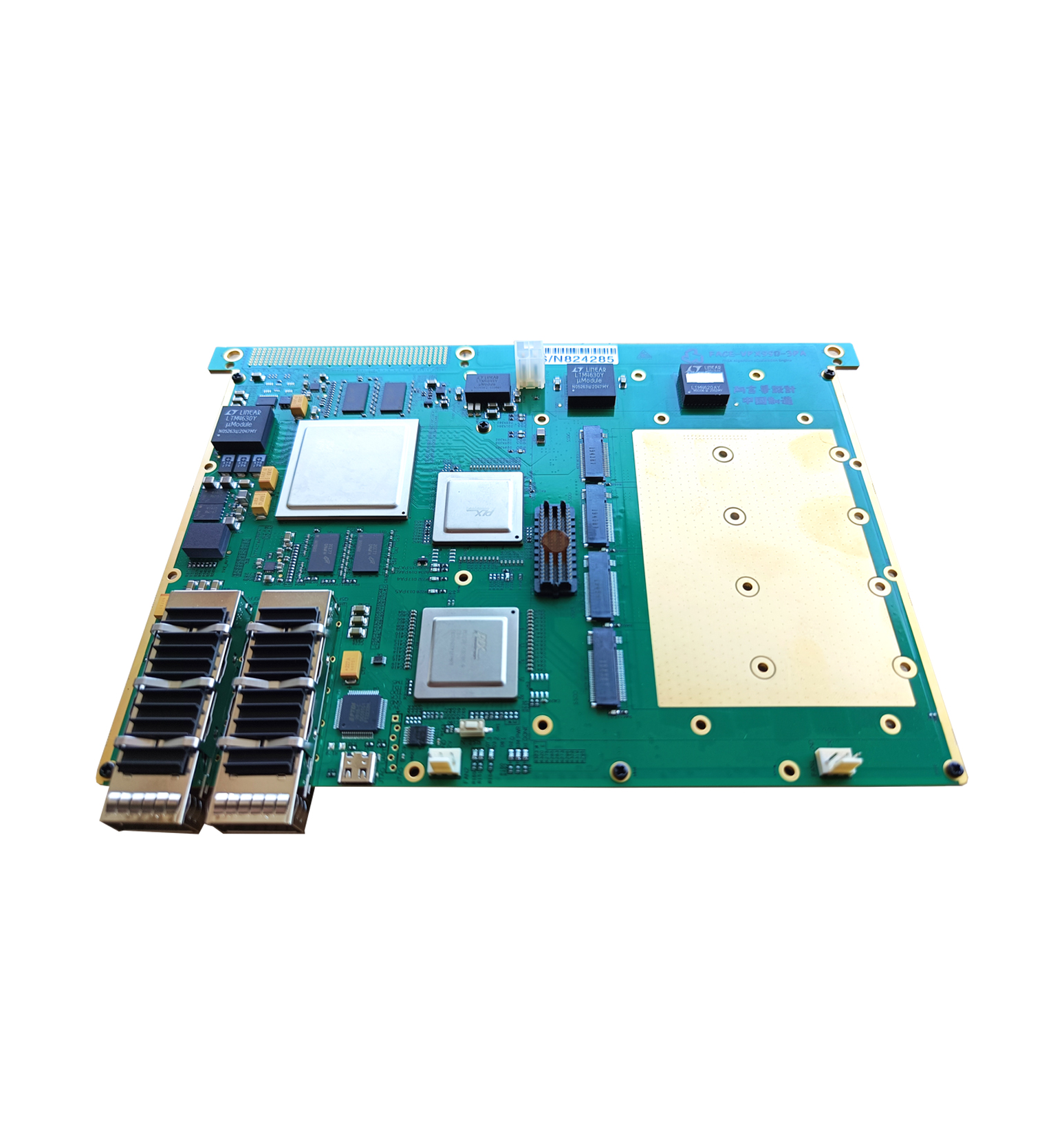

FACE-VPXSSD-3PA 平台

搭载FPGA主器件为： XCVU3P FPGA

主要参数性能

  • 板载NVME SSD M.2接口4个

  • 板载NVME SSD扩展槽，可扩展M.2接口4个

  • 2组 64bit 2666MT/s DDR4，每组4GB容量

  • QSFP28 100G光接口 2个

  • 板卡VPX P1接口提供GTY高速串行收发器16个

  • 板卡VPX P2接口提供LVDS 32对

  • USB-JTAG接口

  • USB-UART接口

  • 板卡提供单独供电接口


  • 板卡数据存入接口支持VPX、QSFP28等可选项

  • 板卡数据取出接口为QSFP28运行10G以太网TCP协议

  • 板卡支持持续写入速率5GB/s、8GB/s、10GB/s可选


资源图

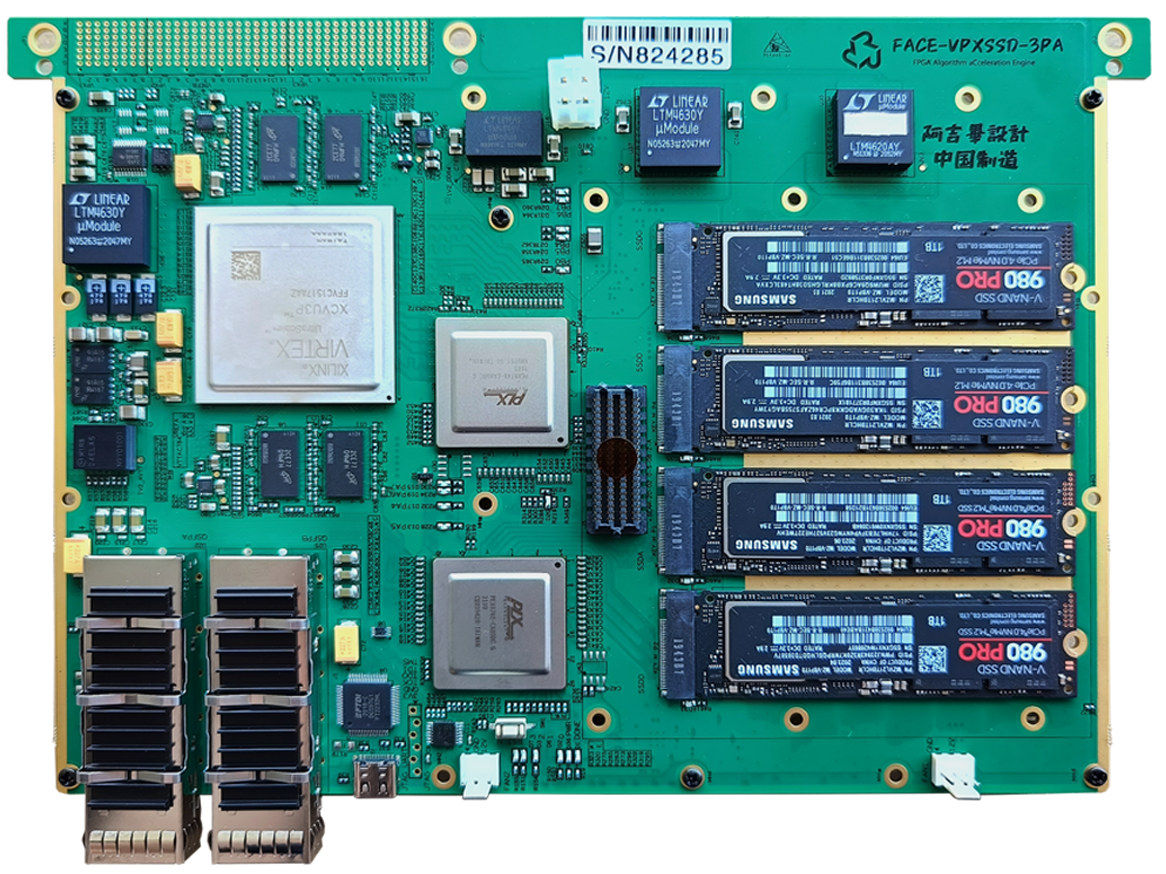

实物资源图如下：


芯片资源

  •  XCVU3P，其资源如下：

  •     逻辑资源862,000 Logic Cells

  •     CLB数量 788,000

  •     BRAM存储容量25.3Mb

  •    URAM存储容量90.0Mb

  •     DSP核心数量2,280个

  •     高速串行收发器GTY（32.75Gb/s Max Rate）40个

  •     用户可用IO数量520


    冷却

    • 标准：主动散热


    板卡外形

    • VPX 6U板型
