框图

主要规格

FACE-VU3P-B平台

  • 搭载FPGA主器件为：XCVU3P-2FFVC1517E

板卡主要外设

  • DDR4 两组，64bit，DDR4 2666Mhz。

  • USB-UART接口

  • USB-JTAG接口

  • QSFP28接口1个

  • NVME U.2  5个

  • FMC+连接器1个

资源图

实物资源图如下：

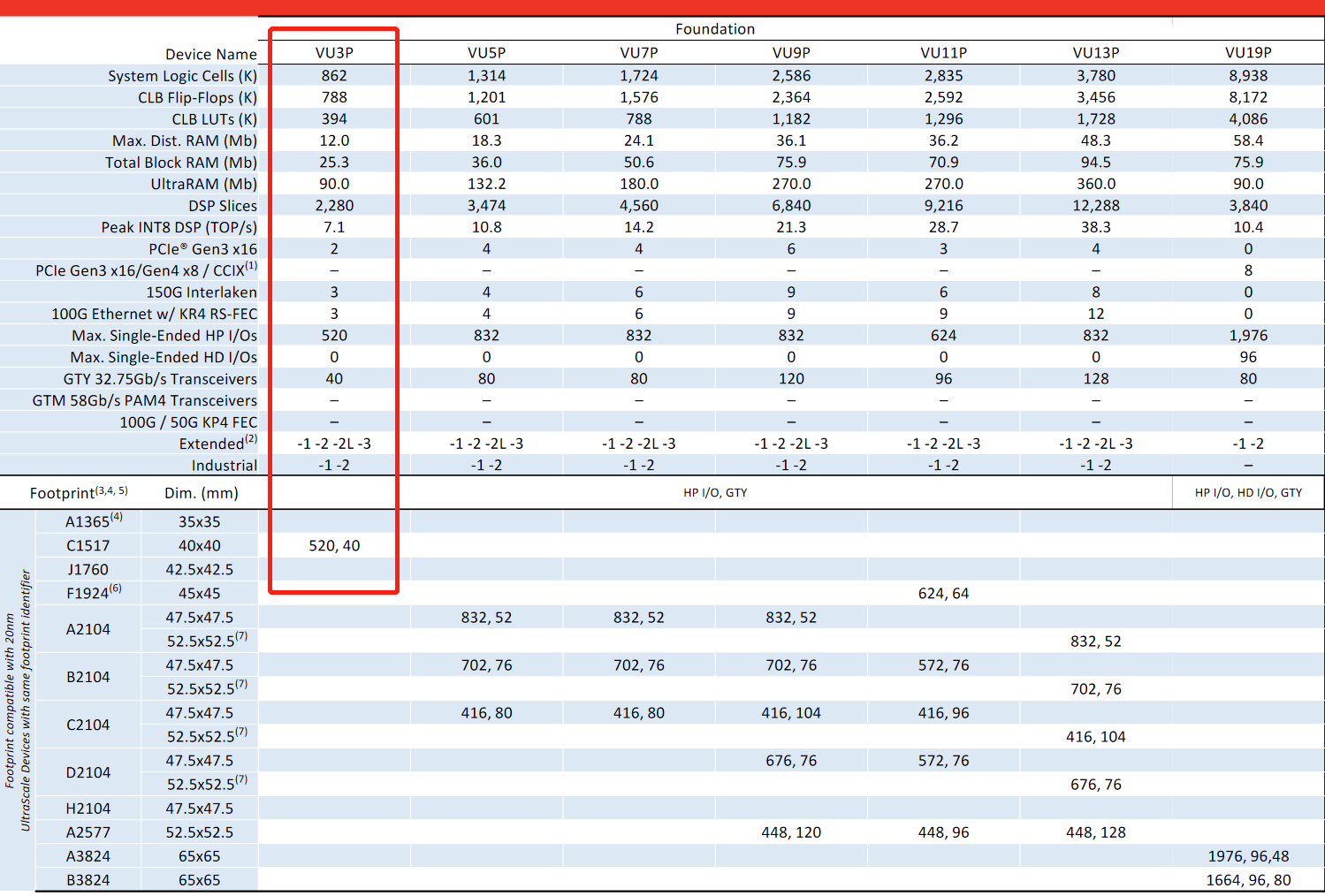

芯片资源

  •  XCVU3P，其资源如下：

  •     逻辑资源862,000 Logic Cells

  •     CLB数量 788,000

  •     BRAM存储容量25.3Mb

  •    URAM存储容量90.0Mb

  •     DSP核心数量2,280个

  •     高速串行收发器GTY（32.75Gb/s Max Rate）40个

  •     用户可用IO数量520


主要参考设计

  •     板卡基础参考设计

  •     IBERT测试工程

  •     DDR4测试工程

  •     SI5338时钟配置工程

  •     DDR4高速存储接口参考设计（选配）

  •     QSFP28 100G高速传输参考设计（选配）

  •     10G TOE参考设计（选配）

  •     NVME FPGA加速器IP（选配）

  •     NVME SSD RAID0高速存储参考设计（选配）

冷却

  • 标准：主动散热
